Regulátor tlaku membránový 1/2
Kód: 3715Detailní popis produktu

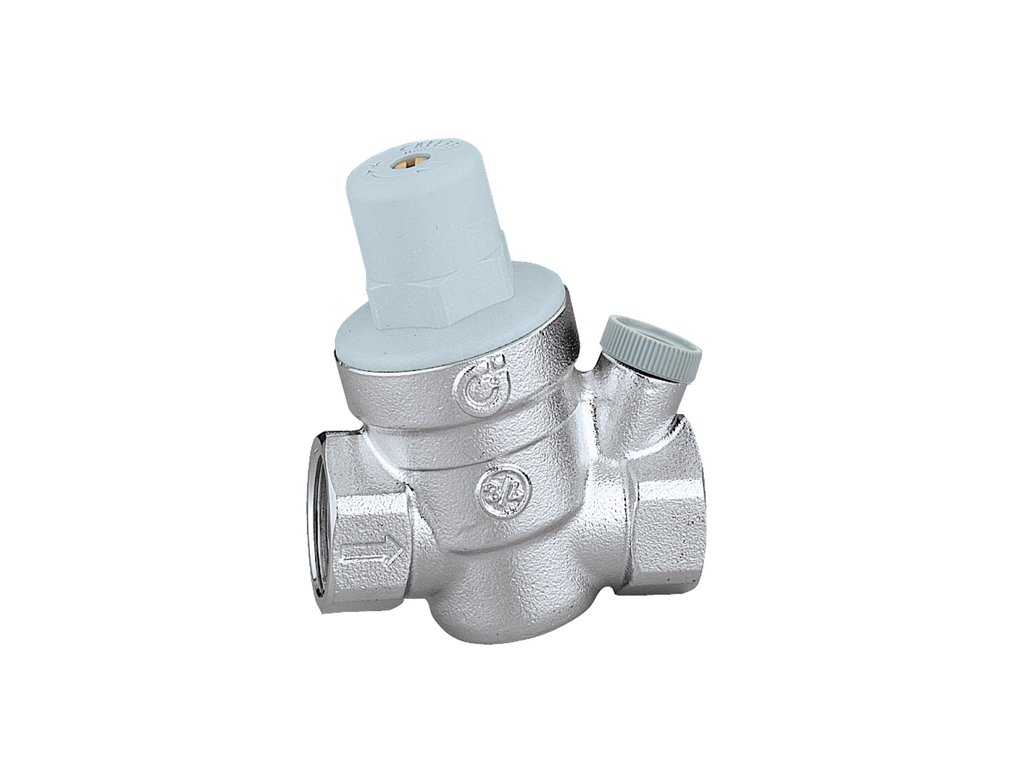

Membránový regulátor tlaku 1/2″ Caleffi
Regulátor tlaku Caleffi je šikmý redukční ventil určený pro rozvody pitné vody. Pomáhá snížit a stabilizovat tlak z vodovodního řadu na požadovanou výstupní hodnotu.
Využití najde například při tlakovém zapojení filtrů pod dřez, včetně filtrů DIONELA , kde je potřeba respektovat doporučený provozní tlak filtračního systému.
Regulátor umožňuje nastavení v rozsahu 1–6 bar a má přípojku pro samostatný manometr. Díky němu můžete kontrolovat skutečný tlak na výstupu z regulátoru.
Regulátor Caleffi používáme i u nás doma
Regulátor jsme sami instalovali při úpravě zapojení našeho poddřezového filtru DIONELA FAM1 . Společně s ním jsme použili také propojovací soupravu Dionela a manometr .
V naší osobní recenzi najdete vlastní fotografie, postup montáže, zkušenosti s těsněním i praktické tipy, které se mohou hodit při podobném zapojení.
K čemu regulátor tlaku slouží?
Tlak vody z veřejného vodovodu může být vyšší, než je vhodné pro konkrétní filtrační zařízení. Regulátor pomáhá snížit a udržovat výstupní tlak na nastavené hodnotě.
Vhodné nastavení závisí na požadavcích připojeného zařízení. U filtrů pod dřez proto doporučujeme vždy vycházet z návodu konkrétního výrobce.
Kdy se regulátor hodí?
- Při tlakovém zapojení vybraných filtrů pod dřez.
- Pokud je tlak vodovodního řadu vyšší než doporučený tlak připojeného zařízení.
- Tam, kde chcete nastavit a udržovat konkrétní výstupní tlak.
- V domácích rozvodech, kde je vhodná regulace tlaku pro danou armaturu nebo spotřebič.
Hlavní výhody
- Rozsah nastavení 1–6 bar.
- Tovární přednastavení na 3 bar.
- Přípojka pro manometr umožňující kontrolu tlaku.
- Mosazné tělo s poniklovanou povrchovou úpravou.
- Vyjímatelný mechanismus a sítko pro případný servis.
Proč doporučujeme také manometr?
Regulátor umožňuje měnit výstupní tlak, ale bez měřicího přístroje nemáte přímý přehled o jeho skutečné hodnotě.
Proto doporučujeme doplnit regulátor o manometr 0–10 bar . Manometr se připojuje do připraveného vnitřního závitu 1/4″ na těle regulátoru.
V našem domácím zapojení DIONELA FAM1 jsme právě pomocí manometru kontrolovali nastavení přibližně na 1 bar.
Použití regulátoru s filtry DIONELA
U filtrů DIONELA záleží na tom, jak je celý systém připojený k vodovodu. Není proto správné předpokládat, že každý způsob zapojení vyžaduje regulátor tlaku.
Trojcestná baterie nebo běžný samostatný kohoutek
Pokud se voda uzavírá až za filtrem, je potřeba odpovídající tlakové zapojení.
Výrobce Dionely pro toto řešení doporučuje regulaci tlaku přibližně na 1 bar. Vhodné je použít také manometr pro jeho kontrolu.
Originální přepínač P7AK
Přepínač P7AK uzavírá přívod vody před filtrem. Filtr proto nezůstává trvale pod tlakem vodovodního řadu.
Pro správné zapojení přes P7AK není potřeba samostatný regulátor tlaku ani propojovací souprava určená pro trojcestnou baterii.
Důležité: tlak a průtok nejsou totéž. Regulátor nastavuje tlak vody. U filtru DIONELA FAM1 je však potřeba samostatně dodržet i doporučený maximální průtok 1,5 l/min. Ten je vhodné ověřit odměřením objemu vody za určitý čas.
Instalace a nastavení regulátoru
- Umístění: regulátor instalujte před filtrační zařízení, které má chránit.
- Směr proudění: respektujte šipku vyznačenou na těle ventilu.
- Nastavení tlaku: výstupní tlak lze regulovat v rozsahu 1–6 bar.
- Ovládání: otáčením nastavovacího prvku směrem k označení plus tlak zvyšujete, směrem k minus jej snižujete.
- Kontrola: skutečnou hodnotu tlaku ověřujte manometrem.
- Těsnost: po montáži zkontrolujte všechny spoje a po určité době kontrolu zopakujte.
Zkušenost z naší montáže: Nejvíce času nám zabralo pečlivé utěsnění spojů. Doporučujeme mít předem připravená vhodná náhradní těsnění a těsnicí materiál. Jednotlivé závity a spoje mohou vyžadovat odlišný způsob těsnění, proto vždy postupujte podle jejich konstrukce a montážního návodu.
Co je v balení?
Součástí balení je:
- 1× membránový regulátor tlaku Caleffi 1/2″ .
Manometr není součástí balení a objednává se samostatně.
Co se může hodit k instalaci?
- Manometr 0–10 bar pro nastavení tlaku.
- Propojovací souprava Dionela pro příslušné tlakové zapojení.
- Vhodné těsnění, spojovací díly a nářadí podle konkrétní instalace.
Technické parametry
| Výrobce | Caleffi |
|---|---|
| Typ | Membránový regulátor tlaku |
| Hlavní připojení | G 1/2″, vnitřní závit |
| Přípojka pro manometr | G 1/4″, vnitřní závit |
| Rozsah nastavení | 1–6 bar |
| Tovární nastavení | 3 bar |
| Maximální vstupní tlak | 16 bar |
| Teplota vody | 2–40 °C |
| Uváděný průtok regulátoru | 20 l/min (1,2 m³/h) |
| Materiál těla | Mosaz, poniklovaná úprava |
| Vnitřní součásti | Membrána a těsnění, vyjímatelný mechanismus, sítko |
| EAN | 8016615014266 |
| Manometr v balení | Ne |
Technické parametry vycházejí z údajů výrobce Caleffi a produktových podkladů. Uváděný průtok regulátoru není doporučeným průtokem připojeného filtru.
Důležité informace pro správné použití
- Regulátor je určen pro rozvody vody v rámci uvedených provozních parametrů.
- Nepřekračujte maximální vstupní tlak 16 bar ani teplotní rozsah výrobce.
- Nevystavujte zařízení mrazu.
- Dbejte na správný směr proudění vody a odpovídající těsnění spojů.
- Regulátor snižuje a stabilizuje tlak, ale nenahrazuje všechna bezpečnostní opatření vodovodní instalace.
- Pokud si nejste jistí vhodností zapojení, doporučujeme montáž kvalifikovaným instalatérem.
Údržba a kontrola
Regulátor Caleffi má vyjímatelný mechanismus a sítko . Při údržbě postupujte podle návodu výrobce.
Během provozu doporučujeme pravidelně kontrolovat nastavený tlak, těsnost spojů a případné známky znečištění nebo nesprávné funkce.
Regulátor, který máme sami zapojený u Dionely
Regulátor Caleffi nám umožnil nastavit tlak před naším filtrem DIONELA FAM1 přibližně na 1 bar. Společně s manometrem a propojovací soupravou jsme jej sami instalovali a vyzkoušeli při běžném domácím používání.
Pokud podobné zapojení zvažujete, můžete se podívat na náš fotoreport. Najdete v něm nejen samotný regulátor, ale i ostatní součástky, zkušenosti s montáží, nastavením tlaku a kontrolou těsnosti.
Doplňkové parametry
| Kategorie: | Příslušenství |
|---|---|
| EAN: | 8016615014266 |
