Propojení Dionely s trojcestnou směšovací baterií

Kód: 3718
Osobně vyzkoušeno
1 579 Kč Měrná cena:
Dostupnost 3 dny

Propojovací souprava pro filtr DIONELA obsahuje díly pro připojení studené vody přes regulátor tlaku k filtru a trojcestné směšovací baterii. Součástí jsou připojovací hadičky, T-kus, kulový ventil, rychlospojky, vsuvky a redukce pro závity G3/8 a G1/2. Lze ji využít také pro vybraná zapojení se samostatným kohoutkem na filtrovanou vodu. Regulátor tlaku, manometr ani filtr nejsou součástí balení.

✓ Osobně vyzkoušeno – přečíst recenzi

Detailní informace

Objednávky přijaté do 13 hodin odesíláme ve stejný pracovní den. Objednávky přijaté o víkendu expedujeme nejpozději v neděli večer. Platí pro všechno zboží skladem.
Více informací
Pomůžeme vám vybrat správný filtr.
Řekněte nám, co vás s vodou trápí, a my vám doporučíme vhodné řešení.
Spustit průvodce →

Detailní popis produktu

Propojovací souprava Dionela pro trojcestnou směšovací baterii

Souprava instalačních dílů pro tlakové zapojení filtrů DIONELA umožňuje propojit přívod studené vody s regulátorem tlaku, filtrem a trojcestnou směšovací baterií.

Obsahuje připojovací hadičky, T-kus, kulový ventil, rychlospojky, vsuvky a redukce pro závity G3/8 a G1/2. Díky tomu máte většinu potřebných spojovacích dílů pohromadě.

Souprava je primárně určená pro trojcestnou baterii. Podle konkrétní instalace ji lze využít také při zapojení Dionely na samostatný kohoutek na filtrovanou vodu.

Pro filtry DIONELA Trojcestná baterie Závity G3/8 a G1/2 Příslušenství pro tlakové zapojení
Souprava dílů pro připojení filtru Dionela k trojcestné směšovací baterii
✓
Osobně jsme vyzkoušeli

Propojovací soupravu jsme sami použili doma

Tuto soupravu jsme využili při úpravě zapojení našeho poddřezového filtru DIONELA FAM1 . V našem případě jsme ji připojovali k samostatnému kohoutku na filtrovanou vodu USTM FCC, nikoliv k trojcestné baterii. Princip tlakového zapojení je ale podobný.

Společně se soupravou jsme instalovali také regulátor tlaku Caleffi a manometr. Celá montáž včetně nastavení tlaku a kontroly těsnosti nám zabrala přibližně dvě hodiny.

V osobní recenzi najdete naše vlastní fotografie, rozbalenou soupravu, přiložené schéma výrobce i zkušenosti s montáží a těsněním jednotlivých spojů.

K čemu propojovací souprava slouží?

Filtry DIONELA používají pro připojení vody tenké tlakové hadičky s rychlospojkami. Běžné vodovodní rozvody a trojcestné baterie však pracují s jinými typy závitových připojení.

Propojovací souprava umožňuje tyto různé typy připojení vzájemně propojit. Obsahuje proto několik kovových redukcí a vsuvek, rychlospojky pro hadičky, flexi hadici a uzavírací ventil.

Kulovým ventilem lze samostatně uzavřít přívod vody do filtrační větve a podle potřeby omezit průtok. Regulátor tlaku, který se do zapojení doplňuje samostatně, slouží ke snížení tlaku vody před filtrem.

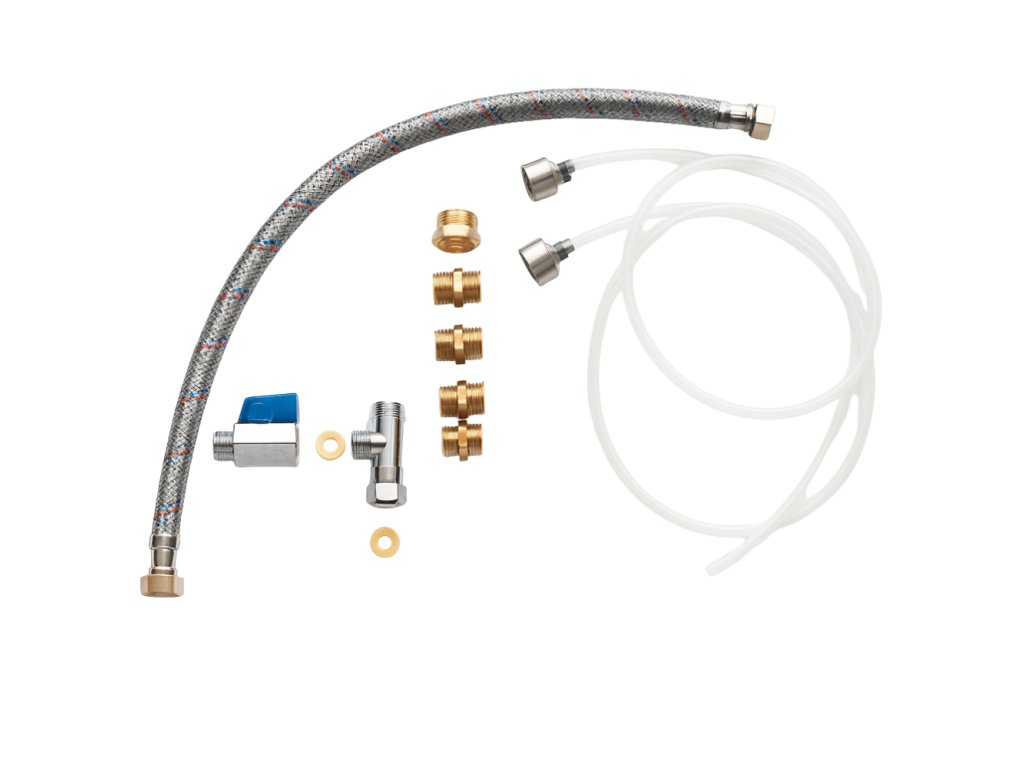

Co je součástí balení?

Souprava obsahuje následující připojovací díly:

  • Flexi hadička 50 cm se závity 2× G3/8.
  • Kulový ventil se závity 2× G3/8 pro uzavření a omezení průtoku ve filtrační větvi.
  • T-kus s převlečnou maticí se závity G3/8 pro odbočení studené vody.
  • Redukce G1/2 na G3/8 pro propojení různých typů závitů.
  • Vsuvka G1/2 s vnějším závitem.
  • Redukční vsuvka G3/8 na G1/2 s vnějšími závity.
  • 2× vsuvka G3/8 s vnějšími závity.
  • Tlaková hadička 1 m s připojením G3/8.
  • Tlaková hadička 1 m s připojením G1/2.

Důležité: Filtr DIONELA, regulátor tlaku, manometr ani trojcestná baterie nejsou součástí této soupravy. Tyto produkty se objednávají samostatně. Přesný postup sestavení závisí na konkrétním zapojení.

Pro koho je souprava vhodná?

Pro trojcestnou baterii

Pokud chcete filtrovanou vodu odebírat přímo z trojcestné kuchyňské baterie a nechcete instalovat další samostatný kohoutek.

Trojcestná baterie umožňuje oddělený odběr filtrované vody. Pro filtr DIONELA je přitom nutné zajistit odpovídající regulaci tlaku.

Pro samostatné výtokové ramínko

Soupravu lze podle konkrétních rozvodů využít také při zapojení Dionely na běžný samostatný kohoutek, který uzavírá vodu až za filtrem.

Takto jsme ji použili v naší domácnosti s kohoutkem USTM FCC. Některé spojovací díly jsme přizpůsobili stávající instalaci.

Co budete potřebovat pro kompletní zapojení?

Kromě propojovací soupravy jsou pro tlakové zapojení Dionely potřeba také další součásti.

Regulátor tlaku Caleffi

Slouží ke snížení a stabilizaci tlaku vody před filtrem. Pro tento způsob zapojení výrobce Dionely doporučuje tlak přibližně 1 bar.

Manometr

Umožňuje vizuálně kontrolovat skutečný tlak vody za regulátorem. Díky tomu můžete ověřit, zda je tlak nastavený na doporučenou hodnotu.

Naše zkušenost: Oba produkty jsme se soupravou sami použili při domácím zapojení Dionely FAM1. Manometr nám pomohl nastavit a ověřit tlak přibližně na 1 bar.

Jak zapojení funguje?

Souprava umožňuje vytvořit samostatnou větev studené vody pro filtr DIONELA. Konkrétní rozmístění spojek, hadic a redukcí se může lišit podle typu vodovodní baterie a stávajících rozvodů.

  1. Přívod studené vody: T-kus umožní vytvořit odbočku z přívodu studené vody.
  2. Uzavírací ventil: Kulový ventil slouží k uzavření filtrační větve a k omezení průtoku.
  3. Regulace tlaku: Voda pokračuje přes samostatně instalovaný regulátor tlaku, doplněný manometrem.
  4. Vstup do filtru: Pomocí redukcí a rychlospojek se voda přivádí do odpovídajícího vstupu Dionely.
  5. Výstup filtrované vody: Z filtru pokračuje voda do samostatné větve trojcestné baterie nebo do vhodného samostatného kohoutku.

Na co si dát pozor: U filtrů DIONELA je důležité dodržet nejen správný tlak, ale také maximální průtok předepsaný pro konkrétní model. Například u DIONELA FAM1 jde o 1,5 l/min. Samotné nastavení regulátoru na 1 bar ještě nezaručuje správný průtok filtrem.

A co když používáte přepínač P7AK?

Pokud máte originální tříhadicový přepínač P7AK, tato propojovací souprava není pro jeho standardní zapojení potřeba.

P7AK totiž uzavírá přívod vody ještě před filtrem, takže DIONELA nezůstává trvale pod vodovodním tlakem. Na rozdíl od zapojení k trojcestné baterii proto nevyžaduje samostatný regulátor tlaku ani manometr.

Správné vedení hadiček a směr proudění vody jsme popsali v samostatném návodu.

Technické parametry

Výrobce Aqua Aurea
Určení Tlakové připojení filtru DIONELA k trojcestné baterii
Kompatibilní závity G3/8 a G1/2
Flexibilní připojovací hadice 50 cm, 2× G3/8
Tlakové hadičky 2× 1 m s připojovacími maticemi
Další součásti T-kus, kulový ventil, vsuvky, redukce a rychlospojky
Regulátor tlaku v balení Ne
Manometr v balení Ne
Filtr DIONELA v balení Ne
Kód výrobku PBT-F
EAN 8594200503284

Na co myslet při montáži?

  • Nejdříve uzavřete vodu. Před rozpojováním hadic bezpečně uzavřete přívod a uvolněte zbytkový tlak.
  • Kontrolujte typ závitů. Jednotlivé spoje mohou vyžadovat odlišná těsnění nebo závitový těsnicí materiál.
  • Nepřetahujte závity. Nadměrná síla může poškodit kovové i plastové součásti.
  • Dodržte správný směr vody. Především u regulátoru tlaku a samotného filtru.
  • Zkontrolujte těsnost. Po montáži prověřte všechny spoje při provozu i při uzavřeném výtoku. Kontrolu později zopakujte.
  • Respektujte návod výrobce. Pokud si nejste jistí vhodností zapojení, doporučujeme kvalifikovaného instalatéra.
✓ Osobně jsme vyzkoušeli

Propojovací soupravu bychom použili znovu

Největší výhodou pro nás bylo, že jsme nemuseli jednotlivé redukce, spojky, hadičky a ventily složitě vybírat. Většinu potřebných dílů jsme měli v jednom balení.

Soupravu jsme použili společně s regulátorem tlaku Caleffi a manometrem při zapojení naší Dionely FAM1. Montáž jsme si vyzkoušeli sami a podělili jsme se také o to, co nám zabralo nejvíce času a na co je dobré dát pozor.

Další příslušenství a filtry najdete v kategorii Filtry pod dřez . Naše další vlastní zkušenosti najdete v sekci Osobní recenze .
