Jak jsme vyměnili starý kohoutek na filtrovanou vodu za USTM FCC 🚰
Když jsme doma instalovali filtr pod dřez DIONELA FAM1, využili jsme samostatný kohoutek na filtrovanou vodu, který už byl v kuchyni z předchozího filtračního systému. Po letech používání ale přišel čas na jeho výměnu.
Současně jsme od zákazníků dostávali dotazy na jednodušší a cenově dostupný samostatný kohoutek k filtrům pod dřez. Nový USTM FCC jsme proto chtěli nejdříve sami namontovat a vyzkoušet. Vznikl z toho tento fotoreport.
Navazujeme na naši zkušenost s DIONELA FAM1 💧
O našem domácím filtru jsme už podrobně psali v osobní recenzi DIONELA FAM1. Tehdy jsme zvolili variantu bez nového kohoutku právě proto, že jsme už měli vlastní samostatný výtok z předchozího systému.
S filtrem FAM1 chceme dál pokračovat, ale původní kohoutek už měl nejlepší léta za sebou. Výměna nám zároveň dala dobrou příležitost prakticky si ověřit konstrukci, montáž a používání USTM FCC ještě předtím, než jsme jej zařadili do nabídky.

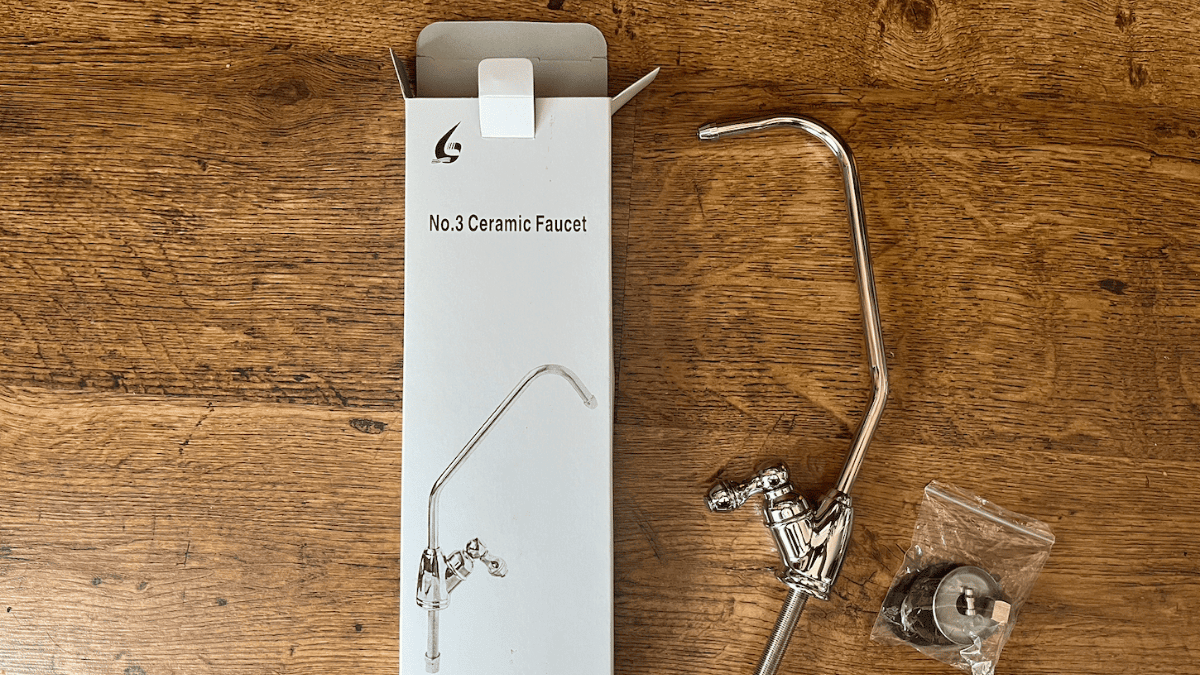

USTM FCC – keramický kohoutek na filtrovanou vodu 1/4"
Jednocestný chromovaný kohoutek s mosazným tělem, keramickou uzavírací hlavicí a připojením na standardní 1/4" filtrační hadičku. Vhodný především pro poddřezové systémy konstruované pro tlakové zapojení a reverzní osmózy.
Prohlédnout USTM FCC →Nejdřív jedno důležité upřesnění k filtrům Dionela 💡
USTM FCC není přímou funkční náhradou tříhadicového přepínače P7AK. P7AK řídí přívod vody před filtrem tak, aby Dionela nezůstávala pod stálým tlakem. Běžný jednocestný kohoutek, jako je FCC, naopak uzavírá vodu až na výstupu za filtrem.
Pokud chcete běžný jednocestný kohoutek použít s filtrem Dionela, je proto potřeba respektovat doporučení výrobce pro tlakové zapojení – tedy odpovídající připojovací prvky a regulaci tlaku. Tento fotoreport popisuje hlavně mechanickou výměnu samotného výtokového kohoutku, nikoli univerzální návod k hydraulickému zapojení filtru Dionela.
Pro srovnání konstrukce a způsobu zapojení se můžete podívat také na přepínač P7AK pro filtry Dionela, kde najdete i schéma zapojení a doplňující montážní informace.
Původní kohoutek už byl na výměnu

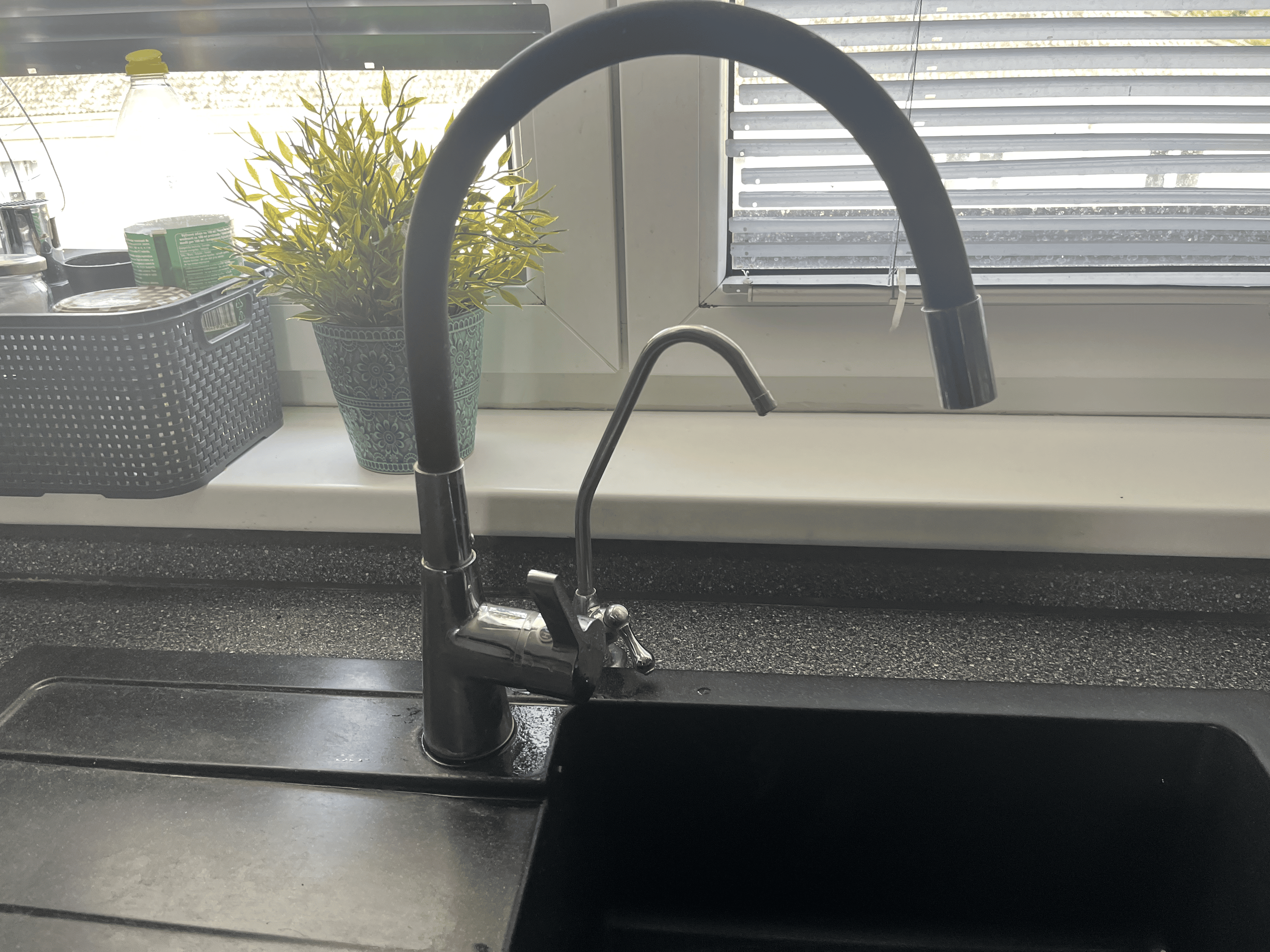

Na začátku vypadal náš dřez takto. Vedle hlavní kuchyňské baterie jsme měli menší samostatný kohoutek pro filtrovanou vodu. Konstrukčně šlo o velmi podobný typ výtoku jako nový USTM FCC, což nám následnou výměnu výrazně usnadnilo.
Výhodou bylo především to, že jsme už měli připravený montážní otvor a existující připojení hadičky. Nebylo tedy potřeba znovu vrtat do dřezu nebo pracovní desky.
Při úplně nové instalaci je situace jiná. Pro USTM FCC výrobce uvádí montážní otvor přibližně Ø 11 mm. Před vrtáním je vždy potřeba ověřit rozměr konkrétního kusu a vhodnost dřezu nebo pracovní desky.

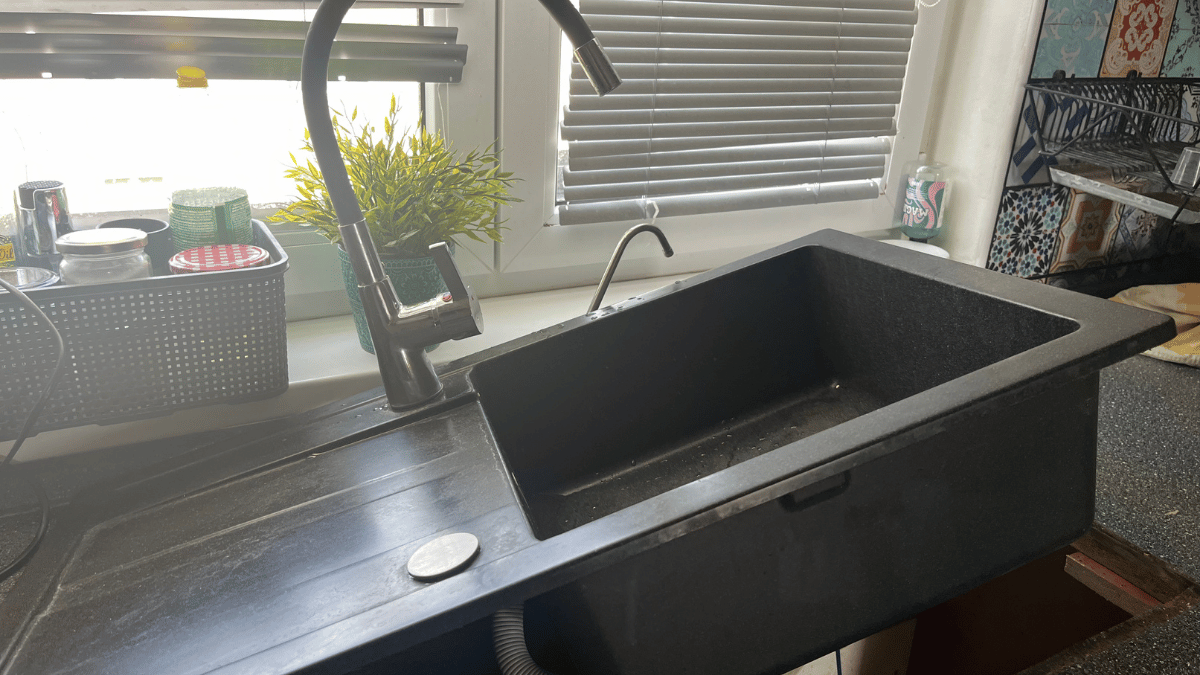

Dřez jsme mohli jednoduše nadzvednout
V našem případě byla práce výrazně pohodlnější ještě z jednoho důvodu. Dřez jsme záměrně zatím neměli definitivně přilepený a zatmelený, protože jsme věděli, že nás výměna samostatného kohoutku čeká.
Mohli jsme ho proto opatrně nadzvednout a k upevňovací matici i hadičce se dostat shora a ze strany. U již pevně usazeného dřezu se stejná práce běžně provádí ze skříňky pod dřezem a podle množství sifonů, hadic a dalších komponentů může být přístup výrazně horší.
Po dokončení výměny jsme dřez znovu správně usadili a definitivně jej připevnili a utěsnili tmelem.

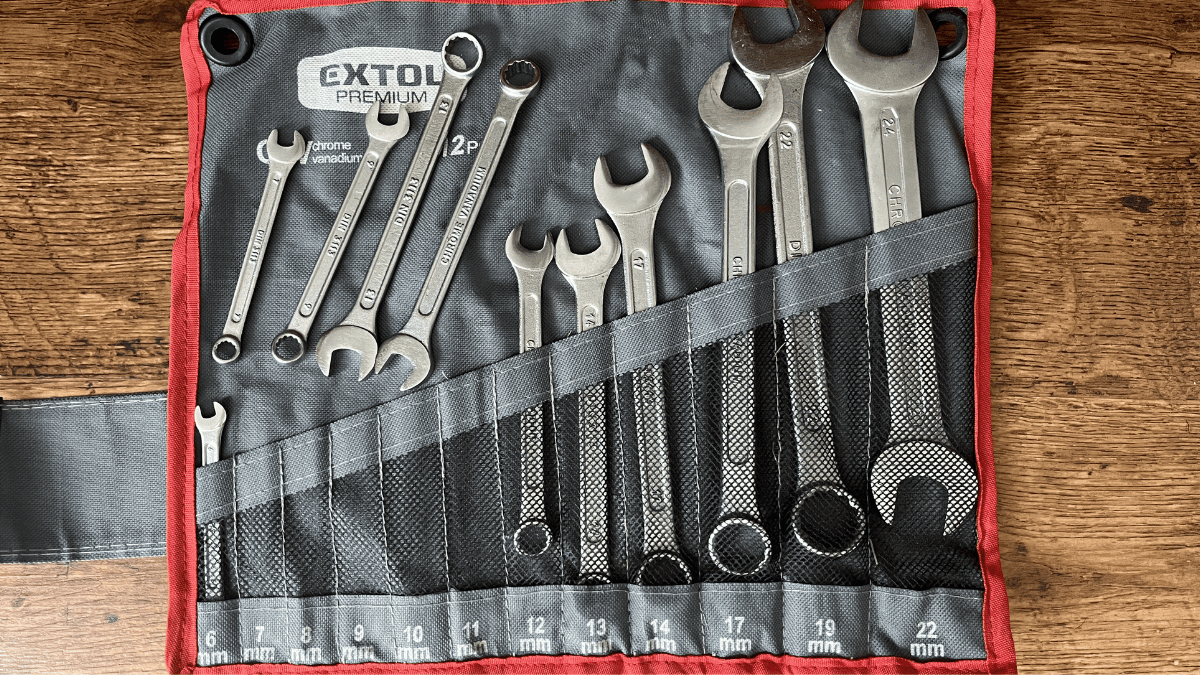

Na samotnou výměnu nám stačilo základní nářadí 🔧
Protože starý a nový kohoutek používaly velmi podobný způsob upevnění, nepotřebovali jsme žádné speciální nářadí. V našem konkrétním případě jsme využili hlavně ploché klíče 13 a 14 mm.
Jeden jsme potřebovali k rozpojení připojení hadičky s filtrovanou vodou a druhý při povolování a následném dotažení upevnění kohoutku. U jiného staršího výtoku se samozřejmě mohou velikosti matic lišit.
Před rozpojením vodního připojení vždy nejprve uzavřete přívod vody k dané větvi a uvolněte případný zbytkový tlak. Pod spoj je praktické připravit také hadřík nebo menší nádobu na zbytkovou vodu.
Odpojili jsme hadičku a uvolnili starý kohoutek

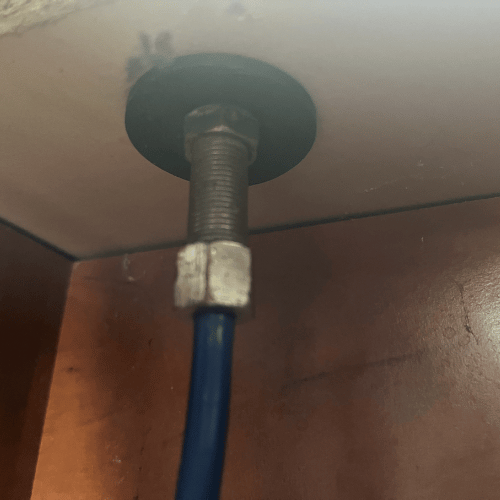

Ze spodní strany bylo potřeba nejprve rozpojit hadičku filtrované vody. Potom jsme povolili upevňovací matici, která přitahovala kohoutek k desce.

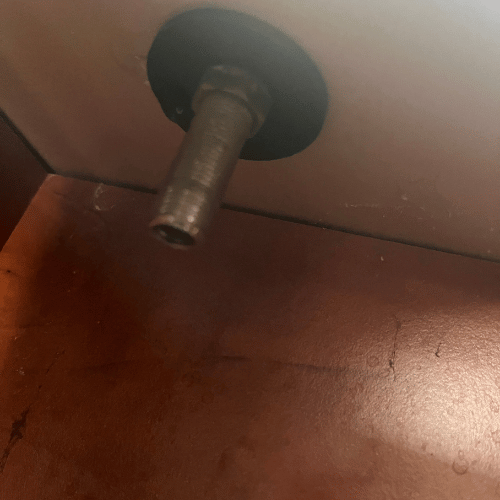

Jakmile byla hadička i spodní upevnění pryč, mohl se starý kohoutek jednoduše vytáhnout směrem nahoru.

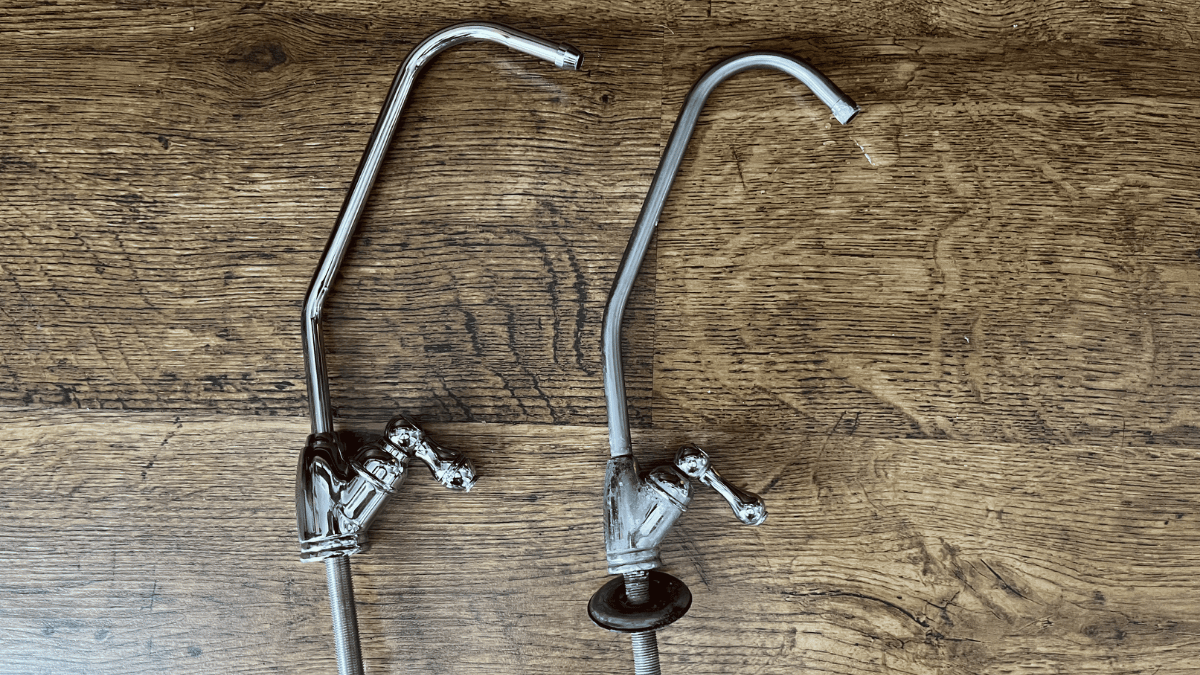

Starý a nový kohoutek vedle sebe
Tahle fotografie podle nás dobře vysvětluje, proč byla výměna v našem případě tak jednoduchá. Oba kohoutky mají velmi podobnou základní konstrukci, dlouhé závitové tělo a samostatné zahnuté výtokové ramínko.
Nový USTM FCC má lesklý chromovaný povrch a keramickou uzavírací hlavici. Starý kohoutek už na sobě po letech používání nesl poměrně viditelné známky stáří.

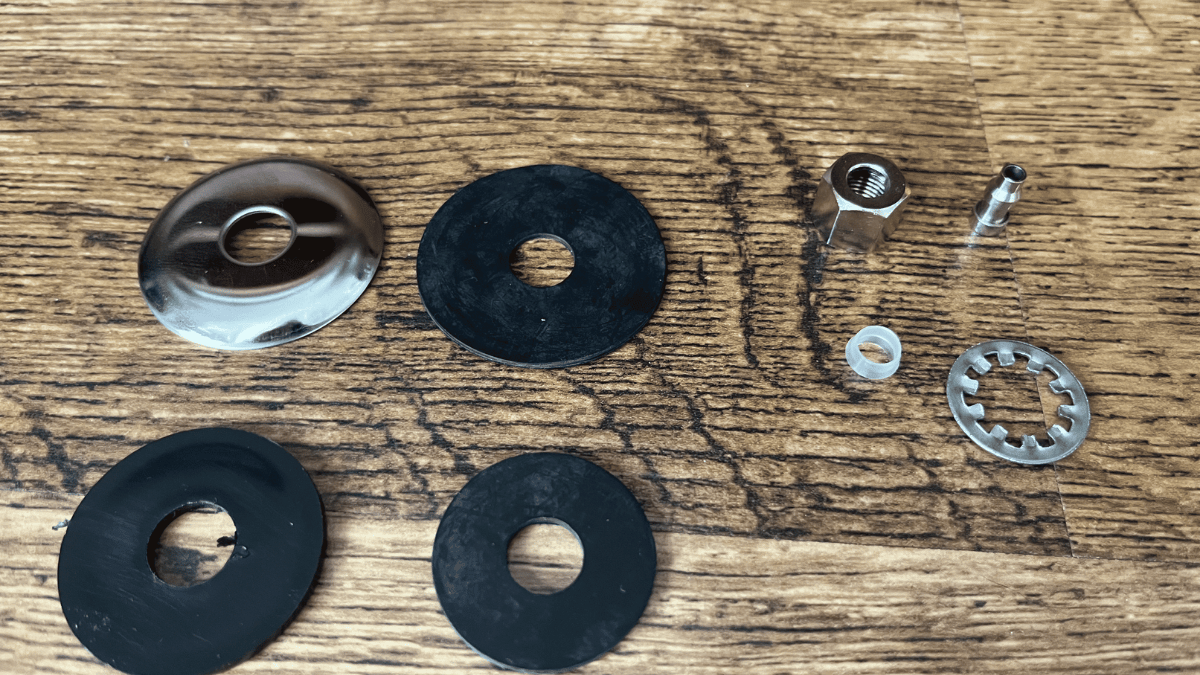

Podložky, matice a připojení hadičky
USTM FCC se dodává s příslušenstvím potřebným pro upevnění kohoutku i připojení běžné 1/4" filtrační hadičky. Na fotografii jsou dobře vidět krycí a gumové podložky, upevňovací matice, zubatá pojistná podložka i drobné díly pro připojení hadičky.
Připojení 1/4" hadičky je jednoduché
Na hadičku se postupně nasadí připojovací matice a bílý kompresní kroužek. Do samotného konce plastové hadičky se zasune malá kovová vložka, která hadičku při dotažení zpevní.
Pořadí připojení: kohoutek → připojovací matice → bílý kompresní kroužek → plastová hadička 1/4", přičemž kovová vložka je zasunutá uvnitř konce hadičky.
Nový FCC jsme osadili do stejného otvoru
Protože rozměrově odpovídal původnímu typu kohoutku, mohli jsme USTM FCC zasunout do již existujícího otvoru. Nebylo potřeba žádné další vrtání.
Shora se kohoutek usadí přes krycí rozetu a těsnění, zespodu se zajistí podložkou a upevňovací maticí. Potom zbývá připojit 1/4" hadičku filtrované vody.
Po mechanické montáži jsme dřez definitivně vrátili do pracovní desky a utěsnili. Tohle už samozřejmě není součást instalace samotného FCC – jen jsme využili příležitosti dokončit současně i usazení dřezu.
Nejdůležitější kontrola: nikde nesmí téct voda

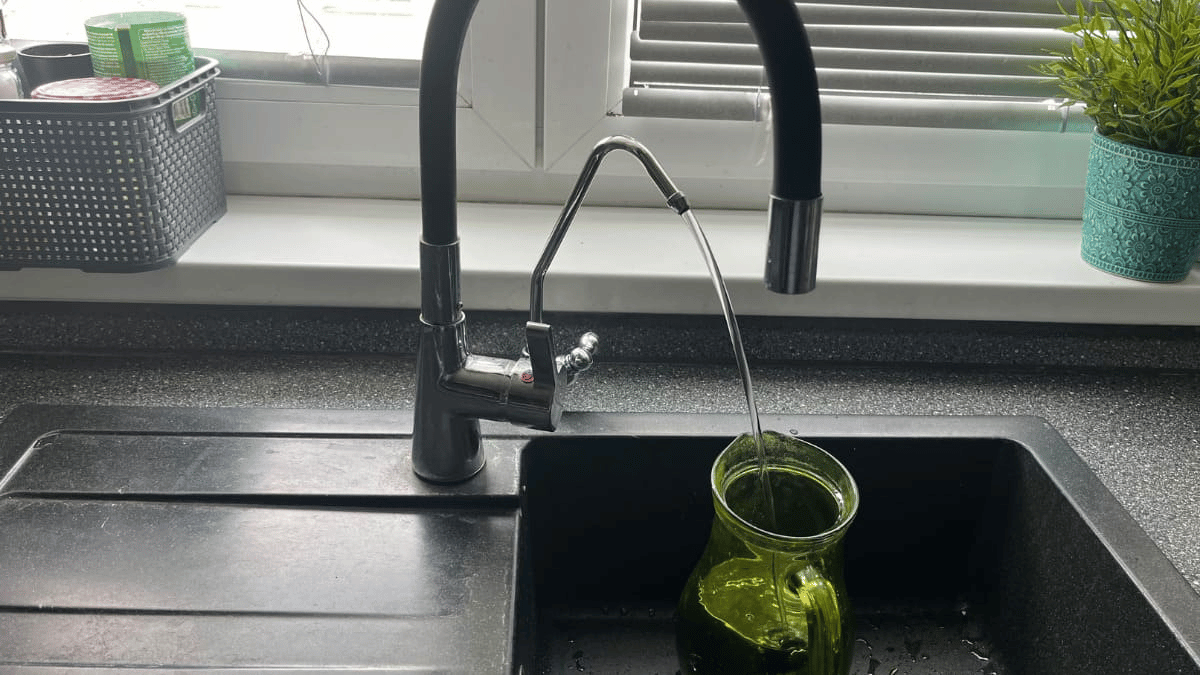

Po opětovném puštění vody jsme před uzavřením skříňky nejprve důkladně zkontrolovali všechny spoje. Kohoutek jsme několikrát otevřeli a zavřeli a nechali přes nový výtok několik minut protékat vodu.
Nešlo o nový úvodní proplach samotného filtru FAM1 – ten už byl dávno v provozu. Cílem bylo propláchnout nově připojený výtok a hlavně se ujistit, že připojení hadičky i upevnění fungují správně a nikde se neobjevuje voda.
Pokud instalujete současně i nový filtr nebo novou filtrační vložku, řiďte se vždy požadavky výrobce na první spuštění a proplach. Obecný postup najdete také v našem návodu Filtr pod dřez – instalace, první proplach a výměna vložky.
Jaký je náš první dojem z USTM FCC? 🚰
V našem případě velmi snadná výměna
Díky podobné konstrukci původního kohoutku jsme využili stávající otvor i 1/4" hadičku. Nešlo tedy o novou instalaci od nuly.
Příjemné ovládání
Keramická hlavice má při otevírání a zavírání čistý chod a samostatná páčka se používá jednoduše.
Jednoduchý vzhled
Lesklý chrom a štíhlé výtokové ramínko nepůsobí vedle hlavní kuchyňské baterie rušivě.
Standardní 1/4" připojení
Rozšířený rozměr hadičky usnadňuje použití u řady běžných poddřezových filtračních systémů a reverzních osmóz.
Naše hodnocení: jednoduché řešení, ale je důležité vědět, k čemu je určeno ✅
Pro běžný poddřezový filtrační systém, který je navržený pro tlakové zapojení, nám USTM FCC dává velký smysl. Je jednoduchý, používá standardní 1/4" hadičku, má keramickou hlavici a cenově představuje dostupný způsob, jak získat samostatný odběr filtrované vody.
Pokud navíc nahrazujete starší kohoutek podobného typu, může být výměna opravdu přímočará – přesně jako v našem případě.
U filtrů Dionela je ale potřeba rozlišovat samotný výtok a způsob zapojení celého filtru. USTM FCC není přímou náhradou tříhadicového P7AK a při tlakovém zapojení Dionely je nutné dodržet doporučení výrobce.
USTM FCC – detail produktu →Časté otázky 💡
Bylo při výměně potřeba vrtat nový otvor?
V našem případě ne. Starý kohoutek měl velmi podobnou konstrukci a nový USTM FCC jsme mohli instalovat do stávajícího otvoru. U nové instalace výrobce pro FCC uvádí otvor přibližně Ø 11 mm.
Jaké nářadí jsme použili?
U naší konkrétní instalace nám pro demontáž a montáž stačily běžné ploché klíče, především velikosti 13 a 14 mm. U jiného staršího kohoutku se mohou rozměry upevnění lišit.
Jak se k FCC připojuje hadička?
FCC používá standardní 1/4" filtrační hadičku. Na hadičku se nasadí připojovací matice a kompresní kroužek a dovnitř jejího konce se zasune kovová vložka. Následně se hadička připojí ke kohoutku a spoj se dotáhne.
Musí se nový kohoutek po instalaci propláchnout?
Po instalaci jsme přes nový výtok nechali několik minut téct vodu a současně kontrolovali těsnost všech spojů. Pokud současně instalujete nový filtr nebo novou filtrační vložku, řiďte se samostatnými požadavky výrobce filtru na úvodní proplach.
Je USTM FCC přímá levnější náhrada P7AK pro Dionelu?
Ne. Mechanicky může sloužit jako samostatný výtok filtrované vody, ale hydraulicky funguje jinak. P7AK řídí přívod vody k filtru pomocí tříhadicového zapojení, zatímco FCC je běžný jednocestný výtok na výstupu za filtrem. Při použití FCC s Dionelou je proto potřeba odpovídající tlakové zapojení podle doporučení výrobce.
Pro koho nám USTM FCC dává největší smysl?
Primárně pro běžné poddřezové filtry a reverzní osmózy konstruované pro tlakové zapojení, které používají 1/4" výstupní hadičku a potřebují samostatný kohoutek na filtrovanou vodu.
