Přepínač P7ak s externím kohoutkem – pro filtry Dionela pod dřez

Kód: 3703/MAT 3703/LES Zvolte variantu
2 489 Kč Měrná cena:
Skladem Skladem Zvolte variantu

Přepínač „Kanada“ (P7AK) s keramickou kartuší pro poddřezové filtry DIONELA. Umožňuje samostatný výtok filtrované vody bez výměny hlavní kuchyňské baterie. Přívod vody uzavírá před filtrem.

Součástí balení: 3 tlakové hadičky (cca 1 m), T-kus, kulový ventil a montážní příslušenství. Montážní otvor Ø 23 mm, přívodní závit 3/8″. Provedení MAT nebo LESK.

Detailní informace

Objednávky přijaté do 13 hodin odesíláme ve stejný pracovní den. Objednávky přijaté o víkendu expedujeme nejpozději v neděli večer. Platí pro všechno zboží skladem.
Více informací
Pomůžeme vám vybrat správný filtr.
Řekněte nám, co vás s vodou trápí, a my vám doporučíme vhodné řešení.
Spustit průvodce →

Detailní popis produktu

P7AK – samostatný výtok filtrované vody bez výměny kuchyňské baterie

Přepínač „Kanada“ (P7AK) je speciální tříhadicový ventil s výtokovým ramínkem pro poddřezové filtry DIONELA. Umožňuje připojit filtr na studenou vodu a odebírat filtrovanou vodu ze samostatného výtoku na kuchyňském dřezu nebo pracovní desce.

P7AK není jen běžný kohoutek. Přepínač ovládá přívod vody do filtru a po uzavření jej nenechává trvale pod tlakem vodovodního řadu. Při standardním zapojení proto není potřeba samostatný regulátor tlaku ani manometr.

Přepínač má keramickou kartuši a dodává se v lesklém a matném provedení. Požadovanou variantu zvolíte před vložením produktu do košíku.

Přepínač P7AK Keramická kartuše 3 tlakové hadičky Montážní otvor Ø 23 mm MAT nebo LESK

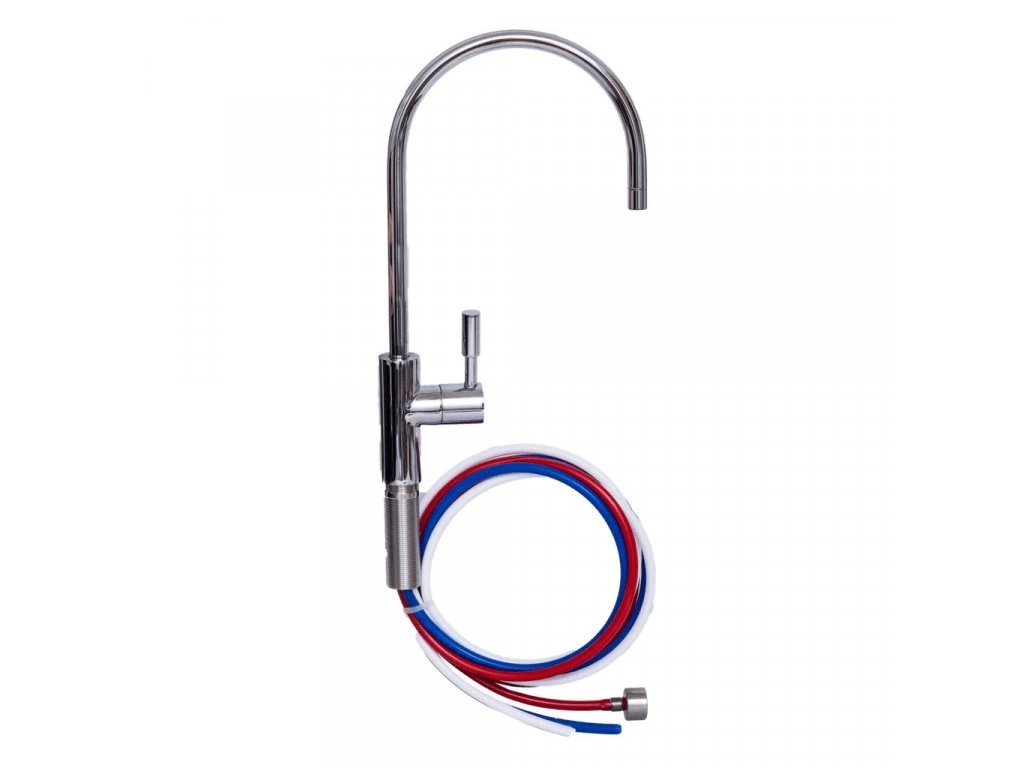

Přepínač P7AK Kanada s externím výtokovým ramínkem pro poddřezové filtry DIONELA

Kdy dává přepínač P7AK smysl?

P7AK je určen zejména pro instalaci filtrů DIONELA pod kuchyňskou linku, pokud chcete samostatný výtok filtrované vody a nechcete měnit stávající kuchyňskou baterii.

Samostatný výtok

Filtrovaná voda vytéká vlastním ramínkem a neprochází hlavní kuchyňskou baterií.

Filtr není trvale pod tlakem

P7AK uzavírá přívod vody před filtrem. Ten je pod tlakem během odběru vody, nikoliv trvale.

Instalační díly v balení

Součástí je T-kus, kulový ventil, tři hadičky a díly k upevnění přepínače na dřez.

Co najdete v balení?

P7AK se dodává s příslušenstvím potřebným pro běžné připojení ke studené vodě a kompatibilnímu poddřezovému filtru. Samotný filtr není součástí tohoto produktu.

Přepínač a upevnění

  • Ventil s výtokovým ramínkem a keramickou kartuší.
  • Horní krytka o průměru cca 47 mm.
  • Černé těsnění.
  • Kovová podložka.
  • Zubatá podložka.
  • Upevňovací matice.

Připojení vody

  • Tři tlakové hadičky o délce přibližně 1 m.
  • Na jedné hadičce pevná matice se závitem 3/8″.
  • T-kus pro odbočení studené vody.
  • Kulový ventil pro omezení průtoku filtrem.
  • Podle provedení sestavy propojovací trubička mezi T-kusem a rohovým ventilem.

Důležité k úplnosti balení: Matice a kompresní kroužky určené k připojení bílé a modré hadičky k filtru DIONELA se dodávají s filtrem, nikoliv se samotným P7AK. Pokud měníte pouze přepínač, lze podle stavu a kompatibility využít původní spojovací díly nebo pořídit nové.

Výtokové ramínko lze vysunout tlakem směrem nahoru. Uvnitř jsou tři vyměnitelná těsnění.

Jak funguje tříhadicové zapojení?

Na rozdíl od běžného jednocestného kohoutku má P7AK tři hadičky s různými funkcemi.

Studená voda nejprve vstupuje do přepínače, následně prochází filtrem a vrací se zpět do výtokového ramínka.

Tři hadičky a jejich funkce

1

Přívod studené vody vede z vodovodního rozvodu přes T-kus a kulový ventil do přepínače P7AK. Tato hadička má matici 3/8″.

2

Vstup do filtru vede neupravenou vodu z P7AK do spodní hlavice filtru DIONELA.

3

Návrat filtrované vody vede upravenou vodu z horní hlavice filtru zpět do P7AK, odkud vytéká výtokovým ramínkem.

Neřiďte se pouze barvou hadiček. Bílá a modrá hadička nemusí u všech přepínačů plnit stejnou funkci. Rozhodující je skutečný směr proudění vody. V našem návodu vysvětlujeme, jak správně určit vstupní a výstupní hadičku.

Jak správně zapojit hadičky P7AK?

Připravili jsme samostatný praktický článek, který podrobně vysvětluje zapojení tří hadiček, ověření směru proudění vody a správné připojení k filtru DIONELA.

Poradíme také, jak poznat správnou hadičku, pokud její barva neodpovídá očekávání, a co dělat, když na hadičkách chybí matice nebo kompresní kroužky.

Doporučujeme návod projít ještě před montáží.

Co obnáší instalace přepínače?

Základní postup instalace je pro poddřezové filtry DIONELA obdobný. Konkrétní provedení závisí na rozvodech studené vody pod dřezem a na použitém filtru.

01

Příprava montážního otvoru

Pro upevnění P7AK je potřeba otvor v dřezu nebo pracovní desce o průměru 23 mm. Před vrtáním ověřte místo montáže a dostatek prostoru pro matici, podložky a vedení hadiček.

02

Upevnění přepínače

Na horní straně pracovní desky je krytka a tělo přepínače. Ze spodní strany následuje toto pořadí: černé těsnění, kovová podložka, zubatá podložka a upevňovací matice.

03

Připojení ke studené vodě

Na rohovém ventilu studené vody se vytvoří odbočka pomocí T-kusu. Filtrační větev je vybavena kulovým ventilem, který umožňuje uzavřít přívod a omezit průtok filtrem.

Hadička s maticí 3/8″ přivádí studenou vodu do přepínače P7AK.

04

Propojení s filtrem

Ze zbývajících dvou hadiček určete, která přivádí vodu do filtru a která vrací filtrovanou vodu.

U filtrů DIONELA se vstup připojuje ke spodní hlavici a výstup k horní hlavici.

05

Kontrola a první proplach

Po dokončení instalace opatrně otevřete přívod vody a zkontrolujte těsnost všech spojů.

Následně proveďte první proplach podle návodu ke konkrétnímu filtru. Maximální doporučený průtok se u jednotlivých modelů DIONELA liší.

Důležitý detail: pevná matice na přívodní hadičce

Matice 3/8″ na přívodní hadičce P7AK není převlečná a nelze s ní samostatně otáčet.

Výrobce proto doporučuje nejprve našroubovat kulový ventil na hadičku s pevnou maticí a až následně sestavu propojit s T-kusem a rohovým ventilem.

Kulový ventil omezuje průtok, nikoliv tlak vody. Při standardním zapojení P7AK není samostatný regulátor tlaku ani manometr potřeba, protože přepínač uzavírá přívod před filtrem.

Technické parametry P7AK

Typ výrobku Tříhadicový přepínač s externím výtokem
Označení P7AK – „Kanada“
Kartuše Keramická
Montážní otvor Ø 23 mm
Výška výtokového ramínka 290 mm od desky
Šířka přepínače 205 mm
Počet hadiček 3
Délka hadiček Přibližně 1 m každá
Přívodní připojení Hadička s pevnou maticí 3/8″
Povrchové provedení Pochromované, lesklé nebo matné
Určení Kompatibilní poddřezové filtry DIONELA
Filtr v balení Ne
EAN 8594200500436
Produktový kód P7AK
Značka / dodavatel Aqua Aurea

Na co myslet před instalací?

  • P7AK je určen pro studenou vodu. Přepínač není určen pro připojení teplé vody.
  • Nejde o trojcestnou kuchyňskou baterii. Filtrovaná voda vytéká samostatným ramínkem.
  • Samostatně zakoupený P7AK neobsahuje filtr DIONELA ani všechny spojovací díly, které jsou součástí filtru.
  • Maximální průtok nastavte podle konkrétního modelu filtru DIONELA.
  • Při montáži dodržujte správné vedení hadiček, těsnění spojů a jejich pravidelnou kontrolu.
  • Pokud si nejste jistí kompatibilitou nebo postupem montáže, doporučujeme obrátit se na odborníka.

S jakými filtry DIONELA je P7AK kompatibilní?

Přepínač P7AK je určen pro poddřezové filtry DIONELA. Jeho způsob připojení je stejný bez ohledu na to, jakou filtrační vložku konkrétní model používá.

Můžete jej tedy kombinovat například s modely FAM1, FDN2, FTK3 nebo FAS4. Jednotlivé filtry se liší svým účelem a doporučeným maximálním průtokem, nikoliv základním principem zapojení přepínače.

DIONELA FAM1

Filtr zaměřený na chlor, vybrané organické mikrokontaminanty a některé kovy.

DIONELA FDN2

Filtr určený především ke snižování dusičnanů a dusitanů v pitné vodě.

DIONELA FTK3

Filtr zaměřený na snížení přechodné tvrdosti a omezení tvorby vodního kamene.

DIONELA FAS4

Filtr určený především k redukci arzenu a vybraných těžkých kovů.

Důležité: Přepínač P7AK sám vodu nefiltruje. Výsledné vlastnosti upravené vody závisí na zvoleném filtru DIONELA. Výběr konkrétního modelu by měl vycházet z kvality vaší vstupní vody a požadovaného způsobu filtrace.

Přepínač P7AK pro správné připojení filtrů DIONELA

P7AK je praktické řešení pro domácnosti, které chtějí používat poddřezový filtr DIONELA s vlastním výtokem filtrované vody, aniž by měnily hlavní kuchyňskou baterii.

Díky tříhadicovému zapojení přepínač uzavírá přívod vody ještě před filtrem. Pro standardní instalaci s P7AK tak není potřeba samostatný regulátor tlaku ani manometr.

Jsme oficiálním prodejcem značky DIONELA / Aqua Aurea. Nabízíme originální výrobky se zárukou a podporou v češtině.
