Jak správně vložit USTM IR-10 do filtračního pouzdra?
Zelenou částí nahoru, nebo dolů? To je jeden z nejčastějších dotazů, které dostáváme k odželezňovací filtrační vložce USTM IR-10. Odpověď je naštěstí jednoduchá: do běžného svisle namontovaného 10″ pouzdra se USTM IR-10 vkládá zeleným koncem dolů. Bílý konec pak přirozeně směřuje k hlavě filtru.
V tomto návodu ukážeme, jak správnou orientaci poznat přímo na patroně, co znamenají šipky na etiketě, jak vložku instalovat a s jakými 10″ pouzdry z naší nabídky je kompatibilní.

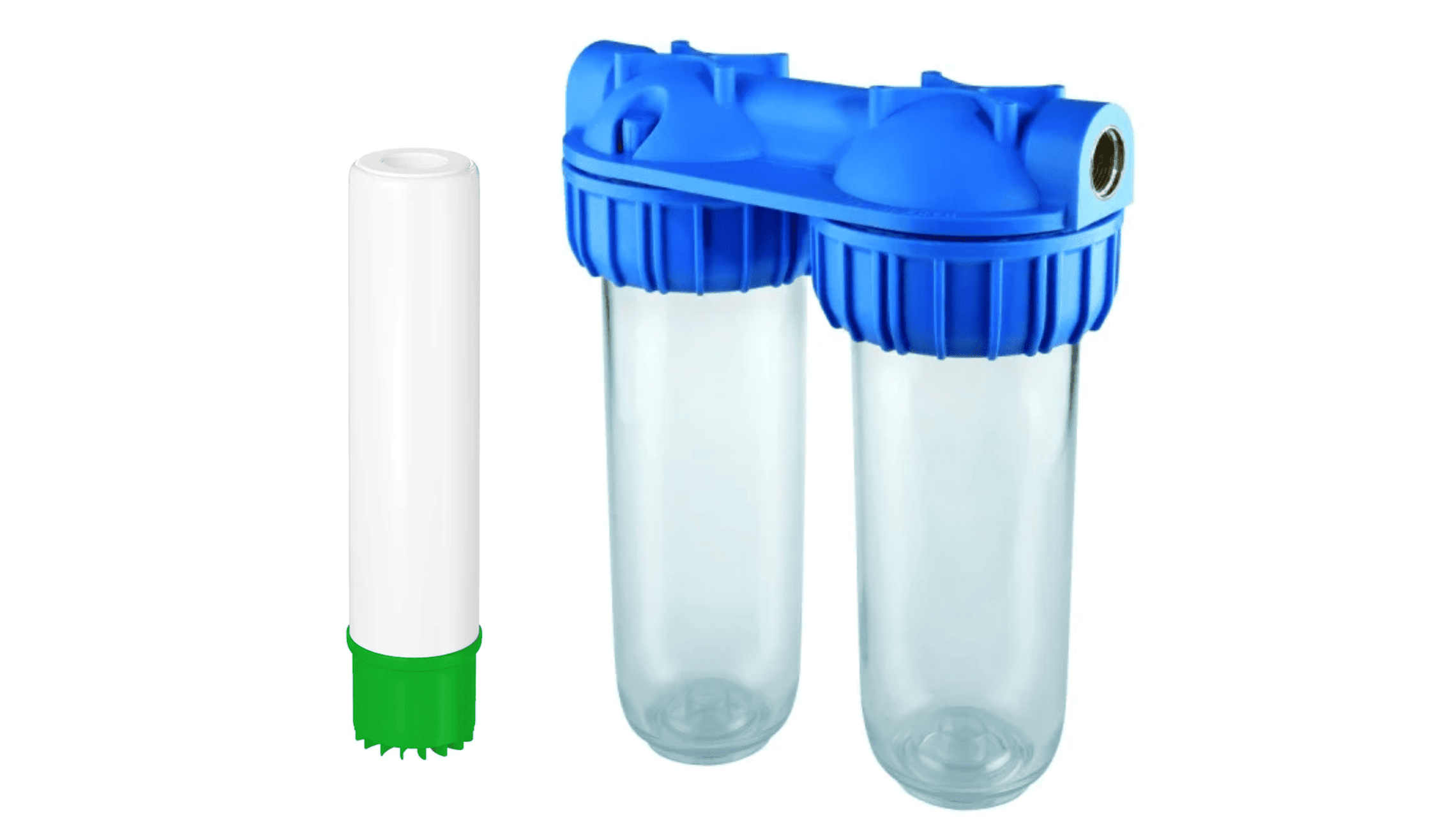

Rychlá odpověď: USTM IR-10 patří zelenou částí dolů
Jednoduché pravidlo: zelená dolů. Do běžného svislého 10″ pouzdra vložte patronu zeleným koncem směrem ke dnu nádoby. Bílý konec pak směřuje k hlavě filtru.
Šipky vytištěné na etiketě vedle označení „kierunek przepływu / flow direction“ ukazují směr proudění vody od zeleného konce vzhůru.
Jak poznat správnou orientaci přímo na vložce? 🧭
Nemusíte si správný směr pamatovat ani hledat samostatný papírový návod. Výrobce jej vyznačil přímo na etiketě patrony.

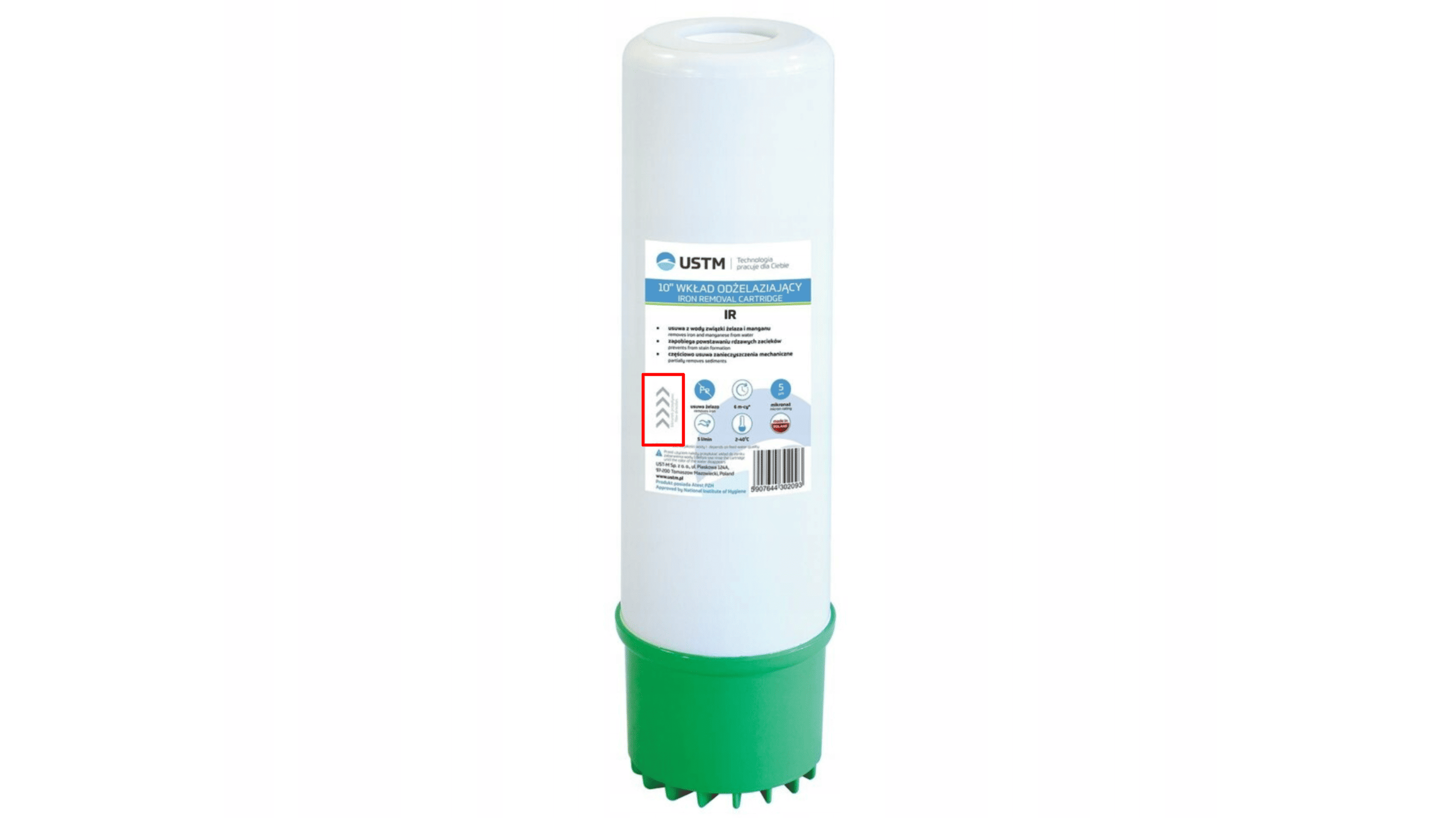

Na boku USTM IR-10 najdete několik šipek a vedle nich text „kierunek przepływu / flow direction“. Když patronu postavíte zeleným koncem dolů, šipky směřují vzhůru – právě tím směrem má voda patronou proudit.
Zelený konec
Jednoduché pravidlo: zelený konec patří na dno nádoby filtračního pouzdra.
Bílý konec
Po správném vložení patrony směřuje k hlavě filtračního pouzdra.
Nejjednodušší pomůcka: zelená dolů. Šipky na etiketě patrony potom směřují vzhůru.
Proč u USTM IR-10 záleží na správném směru? 💧
USTM IR-10 není běžná symetrická mechanická vložka. Uvnitř obsahuje jemně granulované katalytické médium určené podle výrobce pro redukci železa, manganu a sirovodíku.
Výrobce přímo na patroně vyznačuje směr proudění. Proto doporučujeme vložku vždy instalovat v této orientaci a nespoléhat na to, že ji lze libovolně otočit.
Katalytická náplň
Voda prochází filtračním médiem, ve kterém podle výrobce probíhá oxidace a vysrážení nežádoucích sloučenin železa, manganu a sirovodíku.
Určený směr proudění
Na etiketě jsou šipky označující směr průtoku. Při správné instalaci patrony vedou od zeleného konce směrem vzhůru.
Jak souvisí orientace patrony s fungováním průtokového pouzdra? ⚙️
Průtokové pouzdro není jen nádoba, do které se patrona libovolně vloží. Voda má v systému určený vstup a výstup a musí projít filtrační vložkou správnou cestou.
U různých značek a konstrukcí se mohou detaily vnitřního vedení vody lišit. Proto vždy respektujte dvě věci současně:
Směr IN / OUT na pouzdře
Filtrační pouzdro připojte podle šipky nebo označení vstupu a výstupu vody na jeho hlavě.
Orientaci samotné IR-10
U běžného svislého pouzdra vložte USTM IR-10 zeleným koncem dolů. Bílý konec pak směřuje k hlavě filtru.
Důležité: správná orientace patrony nenahrazuje správné zapojení pouzdra. Vždy dodržte také směr vody IN → OUT vyznačený na konkrétním filtračním systému.
Jak vložit USTM IR-10 krok za krokem 🔧
Následující postup platí pro běžné 10″ průtokové pouzdro namontované svisle. Před zahájením práce vždy uzavřete přívod vody a zbavte systém tlaku.
Uzavřete přívod vody
Zavřete přívod vody k filtru a otevřením nejbližšího odběrného místa uvolněte tlak v systému.
Otevřete filtrační pouzdro
Opatrně odšroubujte nádobu filtru. Podle konkrétního pouzdra použijte dodaný montážní klíč.
Zkontrolujte těsnění
Ověřte, zda je O-kroužek čistý, nepoškozený a správně usazený ve své drážce.
Vložte IR-10 zeleným koncem dolů
Zelený konec usaďte na dno nádoby. Bílý konec pak přirozeně směřuje k hlavě filtru.
Pouzdro znovu uzavřete
Nádobu našroubujte zpět podle pokynů výrobce pouzdra. Závit nepřetahujte nadměrnou silou.
Pomalu zavodněte a vložku propláchněte
Pomalu otevřete přívod vody, zkontrolujte těsnost všech spojů a první vodu odvádějte do odpadu, dokud nepoteče čistá a bez případného počátečního zabarvení.
Po instalaci nezapomeňte na první proplach 🚿
Výrobce přímo na etiketě USTM IR-10 upozorňuje, že je potřeba před použitím patronu proplachovat, dokud nezmizí případné zabarvení vody.
Po prvním zavodnění proto vodu nepoužívejte okamžitě k pití. Nechte ji odtékat do odpadu a pokračujte v proplachu, dokud není voda čirá.
Praktická rada: systém zavodňujte pomalu. Náhlé otevření ventilu může způsobit tlakový ráz a prudké rozvíření jemných částic filtračního média.
Do jakých pouzder USTM IR-10 pasuje? 🧩
USTM IR-10 je patrona velikosti 10″ Slim Line s rozměry přibližně 251 × 73 mm. Je určena pro kompatibilní standardní 10″ filtrační pouzdra odpovídajícího typu a rozměru.
V naší nabídce je technicky kompatibilní například s následujícími systémy:
| Pouzdro | Kompatibilita s IR-10 | Praktická poznámka |
|---|---|---|
| Atlas Filtri SENIOR DUPLEX Plus 3P BFO SX TS 10″ | ✅ Ano | Dvojité pouzdro pro standardní 10″ SX/DOE patrony. |
| USTM ENTRY 2 EMI 1″ | ✅ Ano | Dvoustupňové pouzdro pro běžné 10″ Slim Line vložky. |
| Wessper TripleMax WES6011 3/4″ | ✅ Ano | Trojité pouzdro pro standardní 10″ filtrační vložky. |
Pozor na Big Blue: běžná IR-10 není určena pro široká pouzdra 10″ Big Blue. Pro ně výrobce nabízí širší variantu IR10BB. Samotné označení „10 palců“ proto ještě automaticky nezaručuje kompatibilitu.
Co přesně znamená kompatibilita napříč značkami? 🔍
U standardních průtokových filtrů není neobvyklé kombinovat pouzdro jedné značky s kompatibilní vložkou jiného výrobce. Rozhodující jsou především rozměry patrony, její průměr, délka a typ zakončení.
U USTM IR-10 vycházíme z jejího rozměru 10″ Slim Line a z konstrukce konkrétních pouzder Atlas Filtri, USTM a Wessper uvedených výše.
Technická kompatibilita ale nemusí znamenat, že výrobce každého jednotlivého pouzdra vydal samostatný seznam schválených výrobků všech ostatních značek. Proto při použití jiného pouzdra vždy ověřte jeho skutečný vnitřní rozměr a typ patron, pro které je určeno.
Podrobnější vysvětlení standardů SX, DOE, Slim Line, BX, CX a Big Blue najdete v našem článku Kompatibilita průtokových filtrů: jak poznat, co do čeho pasuje.
USTM IR-10 v kostce 📐
Pro úplnost uvádíme základní technické údaje této odželezňovací patrony podle výrobce.
Výsledek filtrace není u každé vody stejný. Účinnost při redukci železa, manganu nebo sirovodíku závisí mimo jiné na koncentraci jednotlivých látek, pH, chemickém složení vody, průtoku a dalších provozních podmínkách. U studniční vody proto doporučujeme vycházet z aktuálního rozboru.
Nejčastější otázky k instalaci USTM IR-10 💡
Patří USTM IR-10 zelenou částí nahoru, nebo dolů?
Zeleným koncem dolů. Bílý konec pak směřuje k hlavě filtru a šipky na etiketě patrony ukazují směr proudění vzhůru.
Jak poznám směr proudění na samotné patroně?
Na etiketě USTM IR-10 najdete šipky a označení „kierunek przepływu / flow direction“. Když je patrona správně vložená zeleným koncem dolů, šipky směřují vzhůru.
Je IR-10 kompatibilní s pouzdrem Wessper TripleMax?
Ano. Wessper TripleMax WES6011 je určen pro standardní 10″ filtrační vložky a USTM IR-10 odpovídá velikosti 10″ Slim Line.
Je IR-10 kompatibilní s Atlas Filtri SENIOR DUPLEX?
Ano. Uvedený Atlas Filtri SENIOR DUPLEX Plus 3P BFO SX TS používá standardní 10″ vložky typu SX/DOE a IR-10 je s tímto pouzdrem technicky kompatibilní.
Je IR-10 vhodná do pouzdra USTM ENTRY 2 EMI?
Ano. Varianta USTM ENTRY 2 EMI 1″ z naší nabídky je určena pro běžné 10″ Slim Line vložky.
Mohu vložit běžnou IR-10 do 10″ Big Blue pouzdra?
Ne. Big Blue je širší standard. Pro 10″ Big Blue pouzdra výrobce nabízí samostatnou širokou variantu IR10BB.
Musím novou IR-10 před použitím propláchnout?
Ano. Výrobce přímo na etiketě doporučuje patronu před běžným použitím proplachovat, dokud nezmizí případné zabarvení vody.
Nejste si jistí, zda IR-10 pasuje do vašeho pouzdra? 🙋♂️
Pošlete nám fotografii filtračního pouzdra, jeho štítku a případně původní vložky. Pokud systém nebo patronu známe, pokusíme se podle rozměru, typu zakončení a konstrukce určit vhodnou kompatibilní variantu.
