Kompatibilita průtokových filtrů: jak poznat, co do čeho pasuje
Máte doma filtrační pouzdro Atlas, Wessper, USTM nebo jiný průtokový filtr a řešíte, jestli do něj můžete dát náhradní vložku jiné značky? Odpověď není jen podle loga na obalu. Rozhoduje hlavně rozměr, typ zakončení, způsob těsnění, průtok a účel filtrace.
V tomto článku si ukážeme, jak se vyznat v označeních jako 10″, 20″, SX/DOE, BX, CX nebo Big Blue, kdy může být alternativa správná volba a kdy je naopak nutné držet se originální vložky.
Co v článku najdete 📋
- Proč nestačí vybírat jen podle značky
- Rozměry 10″, 20″, Slim a Big Blue
- Nejdůležitější je zakončení a těsnění
- Označení SX/DOE, BX a CX jednoduše
- Jak doma poznat, co máte za filtrační řešení
- Příklad kompatibility 10″ pouzdra a vložky
- Originál nebo alternativa?
- Proč řešit také průtok
- Rychlá tabulka kompatibility
- Doporučený postup výběru
- Časté otázky
1. Proč nestačí vybírat jen podle značky
U filtračních konvic bývá kompatibilita často poměrně jednoduchá: patrona má určitý tvar a podle něj poznáte, do jakých konvic pasuje. U průtokových filtrů do potrubí je to složitější. Dvě vložky mohou vypadat podobně dlouhé, ale přesto nemusí fungovat ve stejném pouzdře.
Rozhodují hlavně tyto věci:
Délka vložky
Nejčastěji 10″ nebo 20″. Označení je nominální – běžná 10″ vložka má v praxi délku přibližně kolem 250–254 mm.
Průměr vložky
Jiný svět je běžná úzká 10″ vložka a jiný široká vložka Big Blue. Do stejného pouzdra je nezaměníte.
Zakončení a těsnění
Nejdůležitější detail. Vložka může mít otevřený konec, ploché těsnění, nebo speciální hrdlo s O-kroužky.
Průtok a účel filtrace
To, že vložka fyzicky pasuje, ještě neznamená, že bude mít stejnou účinnost, životnost nebo doporučený průtok.
Jednoduché pravidlo: kompatibilitu neposuzujte jen podle značky nebo podle toho, že je vložka „10 palců“. Vždy ověřte také průměr, zakončení, těsnění a použití.
2. Rozměry 10″, 20″, Slim a Big Blue 📐
Nejdřív je potřeba poznat velikostní kategorii. Teprve potom dává smysl řešit konkrétní značku a typ vložky.
| Označení | Co znamená | Typické použití | Na co si dát pozor |
|---|---|---|---|
| 10″ Slim / standard | Běžná úzká vložka do domácích průtokových filtrů. | Byty, chaty, menší domy, vybrané větve rozvodu, předfiltrace. | Ne každá 10″ vložka má stejné zakončení. Ověřte SX/DOE, BX, CX nebo jiný standard. |
| 20″ Slim / standard | Delší úzká vložka s vyšší kapacitou než 10″. | Vyšší průtok, větší spotřeba, méně časté výměny. | Do 10″ pouzdra nepasuje. Potřebujete odpovídající 20″ pouzdro. |
| 10″ Big Blue | Široká vložka, obvykle průměr cca 4,5″. | Vyšší průtok, větší záchytná kapacita, celý dům. | Není zaměnitelná s úzkou 10″ vložkou. |
| 20″ Big Blue | Velká široká vložka pro robustnější sestavy. | Celý dům, větší průtok, delší životnost. | Potřebuje samostatné Big Blue 20″ pouzdro. |
Pozor na označení 10″: říká hlavně délkovou kategorii. Neříká automaticky nic o tom, jestli má vložka otevřený konec, speciální hrdlo, O-kroužky nebo správný průměr.
3. Nejdůležitější je zakončení a těsnění vložky 🔩
U průtokových filtrů se voda nesmí dostat kolem vložky „bokem“. Musí projít filtračním médiem. Právě proto je tak důležité, jak vložka v pouzdře dosedá a kde těsní.
SX / DOE – otevřená na obou koncích
Vložka je otevřená nahoře i dole. Vkládá se mezi dvě sedla v pouzdře a těsní přítlakem při dotažení nádoby. Tento typ je u běžných 10″ pouzder velmi rozšířený.
BX / CX – hrdlo s O-kroužky
Vložka má speciální krček s těsnicími O-kroužky, který se zasouvá do odpovídající hlavy filtru. Tady už běžná otevřená 10″ vložka nefunguje správně.
Prakticky: vložka může mít správnou délku, ale pokud má jiné zakončení, nebude v pouzdře správně centrovat ani těsnit. To je častý důvod, proč zdánlivě „stejná“ patrona nejde použít.

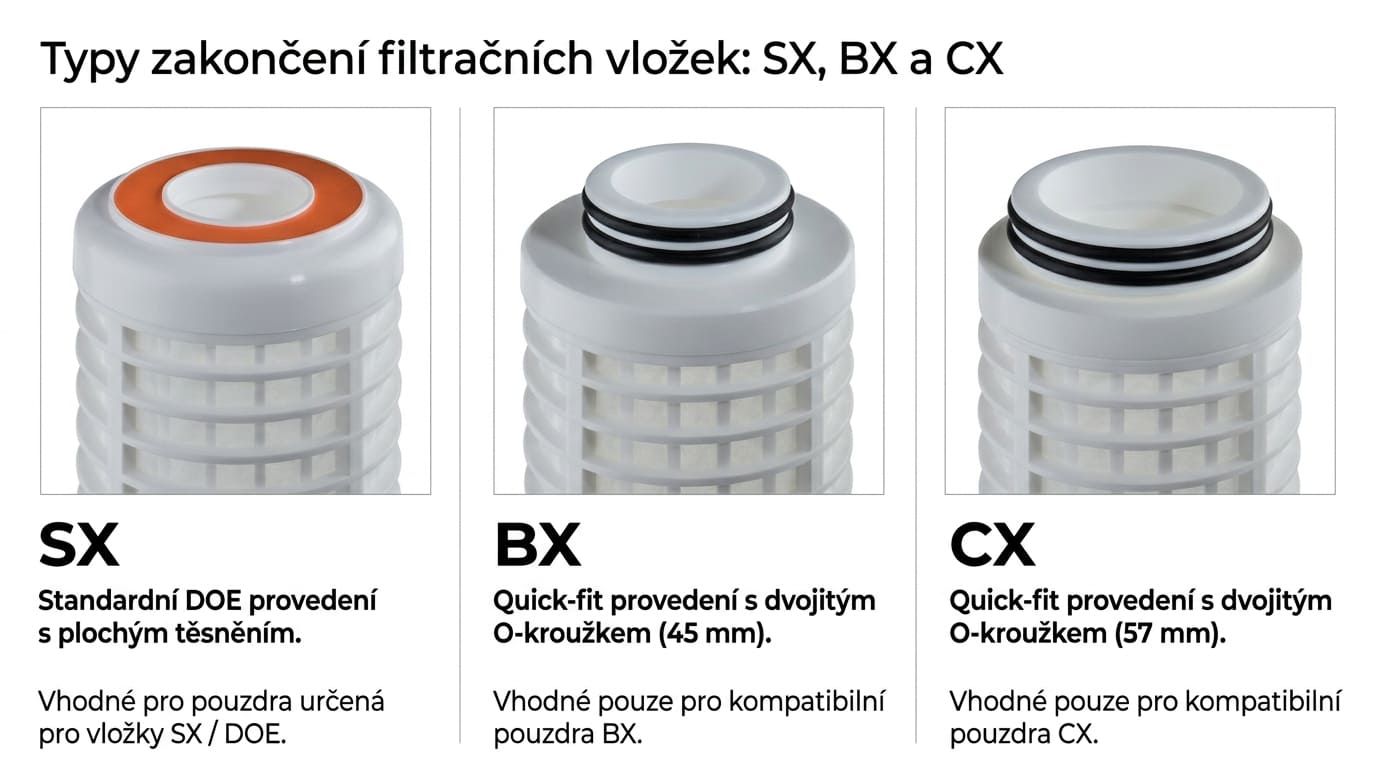

4. Označení SX/DOE, BX a CX jednoduše 🧩
U značky Atlas Filtri se můžete setkat s více standardy. Nejčastěji narazíte na označení SX, BX a CX.
Otevřená vložka
SX odpovídá běžnému standardu DOE, tedy double open end. Vložka je otevřená na obou koncích a dosedá na plochá sedla v pouzdře.
Pokud máte atlasové pouzdro pro 10″ SX/DOE vložky, můžete obvykle hledat kompatibilní 10″ DOE alternativy.
Quick-fit hrdlo s O-kroužky
BX je speciální atlasový standard. Vložka má nahoře hrdlo s dvojitým O-kroužkem a zasouvá se do odpovídající hlavy filtru.
Běžná otevřená DOE vložka do BX pouzdra nepatří.
Jiná quick-fit geometrie
CX je další speciální standard s jinou geometrií hrdla a těsnění. Stejně jako BX vyžaduje odpovídající vložku.
Pokud má vaše stará vložka krček s gumičkami, vždy ověřujte konkrétní standard.
5. Jak doma poznat, co máte za filtrační řešení 🔍
Nemusíte znát přesné produktové kódy. Často stačí vytáhnout starou vložku, podívat se na její horní část a zkontrolovat štítek na pouzdře.
Podívejte se na starou vložku z obou stran
Je otevřená nahoře i dole a nemá žádný speciální krček? Pravděpodobně půjde o běžný SX/DOE standard.
Zkontrolujte, jestli má hrdlo s gumičkami
Pokud má nahoře plastový krček s jedním nebo dvěma O-kroužky, může jít o BX, CX nebo jiný proprietární systém. Tam běžná otevřená vložka nestačí.
Změřte délku a průměr
Běžná 10″ vložka je přibližně 25 cm dlouhá. Pokud je výrazně širší, může jít o Big Blue. Pokud je výrazně delší, může jít o 20″ vložku.
Najděte označení na pouzdře
Na hlavě nebo misce pouzdra může být uvedeno SX, BX, CX, DOE, 10″, 20″, Slim, Big nebo Big Blue. To je pro výběr náhrady velmi důležité.
Pošlete fotku, když si nejste jistí
Nejrychlejší cesta je vyfotit starou vložku, horní část patrony a samotné pouzdro. Podle fotky obvykle poznáme, jaký standard potřebujete.
6. Příklad kompatibility: 10″ pouzdro a 10″ vložka ⚙️
Typický dotaz zákazníka zní: „Mám doma 10″ průtokové pouzdro. Můžu do něj dát jinou 10″ vložku?“
Odpověď zní: ano, pokud sedí také typ vložky a způsob těsnění. Například u běžných 10″ pouzder určených pro standardní vložky SX/DOE je možné použít odpovídající 10″ vložku stejného standardu. Délka je ale jen jeden z parametrů – vždy je potřeba ověřit také průměr, zakončení a účel filtrace.
10″ pouzdro pro SX / DOE vložky
Pokud je pouzdro určené pro běžné 10″ vložky SX/DOE, může být kompatibilní s odpovídajícími 10″ vložkami stejného standardu – například sedimentačními nebo uhlíkovými patronami.
Speciální nebo neznámé pouzdro
Pokud má vložka speciální krček, O-kroužky, netypický průměr nebo jiné uchycení, nestačí řídit se jen délkou 10″. V takovém případě je potřeba ověřit konkrétní standard.
Důležité: mechanická kompatibilita neznamená automaticky stejnou filtrační účinnost, životnost nebo optimální průtok jako u originální vložky. U uhlíkových, změkčovacích nebo speciálních médiových patron vždy zohledněte také doporučený průtok a kvalitu vstupní vody.
Příklad běžného 10″ průtokového pouzdra a 10″ filtrační vložky. Kompatibilitu vždy ověřujte podle rozměru, průměru, zakončení a standardu těsnění, ne pouze podle značky.
7. Originální vložka vs. alternativa: kdy to dává smysl a kdy ne ✅
Někteří výrobci uvádějí, že jejich pouzdra nebo filtrační systémy se mají používat pouze s originálními vložkami. Někdy to může působit jako snaha chránit prodej vlastních náhradních filtrů. Jindy je to ale opravdu technicky zásadní.
Když je originál opravdu důležitý
U speciálních systémů s rychloupínacím hrdlem, O-kroužky nebo přesnou geometrií dosednutí může být originální nebo přesně odpovídající vložka nutná. Jinak nebude správně těsnit.
Když výrobce chrání svůj systém
Výrobce může podmiňovat záruku použitím originálního příslušenství. I když alternativa mechanicky pasuje, může mít použití neoriginální vložky vliv na záruku systému.
Vyvážený pohled: nelze automaticky říct, že každá alternativa je špatně. Stejně tak ale nelze říct, že každá stejně dlouhá vložka je bezpečná náhrada. Rozhoduje technický standard, těsnění, průtok a účel filtrace.
8. Proč řešit také průtok 💧
Kompatibilita není jen o tom, jestli vložka fyzicky zapadne do pouzdra. Důležitý je i skutečný provozní průtok. Pouzdro může mít určitou průchodnost, ale vložka uvnitř může průtok výrazně omezit.
Pouzdro není celá sestava
Samotné pouzdro je jen nádoba a průtoková cesta. Výsledný průtok určuje hlavně vložka, tlak vody, zapojení a míra zanesení.
Jemnější vložka = vyšší odpor
Jemná mechanická filtrace nebo uhlíkový blok mohou mít vyšší tlakovou ztrátu než hrubší sedimentační vložka.
Média potřebují kontakt s vodou
U vložek na železo, mangan, tvrdost nebo úpravu pH je důležitý kontakt vody s náplní. Příliš vysoký průtok může snižovat účinnost.
Prakticky: vložka může být mechanicky kompatibilní, ale nemusí být výkonově stejná jako originál. U speciálních médiových vložek je vždy dobré ověřit doporučený průtok, účel použití a kvalitu vstupní vody.
9. Rychlá tabulka kompatibility 📋
Pro základní orientaci můžete použít tuto tabulku. U neznámých pouzder ale vždy doporučujeme ověřit starou vložku, štítek nebo fotku.
| Co máte doma | Jak to poznáte | Běžná 10″ SX/DOE vložka | Poznámka |
|---|---|---|---|
| 10″ SX / DOE pouzdro | Stará vložka je otevřená na obou koncích. | Často ano | Ověřte ještě průměr, účel filtrace a doporučený průtok. |
| Atlas BX | Vložka má speciální hrdlo s O-kroužky. | Ne | Potřebujete vložku pro BX standard. |
| Atlas CX | Vložka má jiné speciální hrdlo s O-kroužky. | Ne | Potřebujete vložku pro CX standard. |
| 20″ pouzdro | Vložka je výrazně delší než běžná 10″. | Ne | Potřebujete 20″ vložku. |
| Big Blue pouzdro | Vložka je výrazně širší, obvykle cca 4,5″. | Ne | Potřebujete Big Blue vložku. |
| Neznámé pouzdro | Nevidíte označení nebo si nejste jistí. | Ověřit | Pošlete fotku staré vložky, hlavy a štítku pouzdra. |
10. Doporučený postup výběru náhradní vložky 🛠️
Zjistěte délku vložky
Je to 10″, 20″ nebo jiná délka? Pokud si nejste jistí, změřte starou patronu.
Zkontrolujte průměr
Jde o běžnou úzkou vložku, nebo širokou Big Blue patronu?
Podívejte se na zakončení
Je vložka otevřená na obou koncích, nebo má speciální hrdlo s těsnicími gumičkami?
Ověřte účel filtrace
Mechanické nečistoty, uhlíková filtrace, tvrdost, železo, mangan nebo něco jiného? Vložky se liší nejen tvarem, ale i funkcí.
Zohledněte průtok a kvalitu vody
U speciálních médiových vložek nevybírejte jen podle rozměru. Důležitý je průtok, koncentrace látek ve vodě a u studniční vody také rozbor.
Nechte si poradit, pokud si nejste jistí
Pošlete nám fotku vložky, pouzdra nebo štítku. Pomůžeme ověřit kompatibilitu ještě před objednávkou.
Nevíte, zda máte SX, BX, CX nebo Big Blue?
Pošlete nám fotku staré vložky, horní části patrony, filtrační nádoby nebo štítku na pouzdře. Ověříme, jaký standard máte, a doporučíme vhodnou náhradní vložku.
Poslat dotaz ke kompatibilitě →11. Časté otázky 💡
Můžu dát do pouzdra Atlas jinou vložku než Atlas?
Někdy ano, ale záleží na typu pouzdra. Pokud jde o pouzdro pro běžné 10″ SX/DOE vložky, alternativa může být mechanicky kompatibilní. Pokud jde o BX nebo CX, běžná DOE vložka vhodná není.
Stačí, že je vložka 10″?
Nestačí. Označení 10″ řeší hlavně délku. Musíte ověřit i průměr, zakončení, těsnění a účel filtrace.
Co znamená DOE?
DOE znamená double open end – vložka je otevřená na obou koncích. U Atlasu se pro tento běžný standard často používá označení SX.
Proč některé vložky mají nahoře gumičky?
Jde o speciální těsnicí hrdlo. Takové vložky se zasouvají do odpovídající hlavy filtru. Pokud vaše pouzdro takový systém vyžaduje, běžná otevřená vložka nebude správně těsnit.
Když alternativa pasuje, bude filtrovat stejně jako originál?
Ne nutně. Mechanická kompatibilita znamená, že vložka fyzicky sedí a těsní. Filtrační účinnost, průtok a životnost se mohou lišit podle média, konstrukce vložky a kvality vody.
Jak poznám Big Blue?
Big Blue vložky jsou výrazně širší než běžné úzké 10″ patrony. Používají se ve větších pouzdrech pro vyšší průtok a delší životnost.
Co mám poslat, když chci ověřit kompatibilitu?
Ideálně fotku celé staré vložky, detail horní části vložky, fotku hlavy pouzdra a případně štítek nebo označení na filtrační nádobě.
Shrnutí: co si z toho odnést ✅
- Kompatibilita se neurčuje jen podle značky.
- Označení 10″ samo o sobě nestačí – důležité je zakončení a těsnění.
- SX/DOE znamená běžnou vložku otevřenou na obou koncích.
- BX a CX jsou speciální standardy s hrdlem a O-kroužky.
- Do Big Blue pouzdra patří Big Blue vložka, ne běžná úzká patrona.
- Mechanická kompatibilita neznamená automaticky stejnou účinnost, průtok ani životnost.
- U studniční vody, železa, manganu, tvrdosti nebo jiných specifických problémů vždy zohledněte rozbor vody.
