Přehled vodovodních závitů a připojení: Praktický průvodce pro domácí instalace

Správný typ a rozměr závitu je klíčový při připojování sprch, praček, myček nebo filtračních systémů. V tomto článku najdete praktický přehled nejběžnějších typů připojení, jejich rozměrů a tipy, jak si ověřit, že vybíráte správnou hadici, ventil nebo redukci.

Proč se v tom vyznat: Nejde jen o to, aby vše pasovalo – správně zvolený závit a rozměr znamená méně netěsností, delší životnost a bezpečnější provoz. Znalost základních standardů vám ušetří čas při montáži i peníze při nákupu.

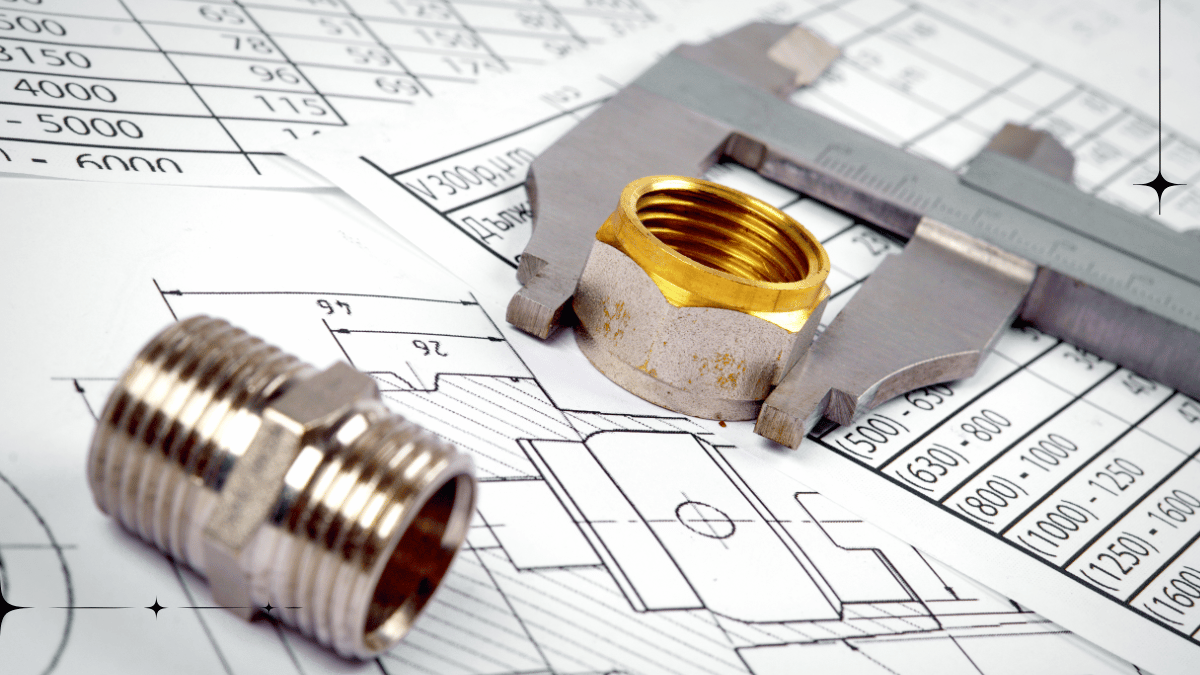

Přehled vodovodních připojení a závitů – ilustrační schéma

Základní typy připojení 🛠️

S následujícími druhy připojení se setkáte u řady domácích instalací. Rozlišujeme zde materiál a způsob spojení; konkrétní rozměr a závitový standard uvádíme dále. Při nákupu hadice nebo armatury je proto dobré znát nejen označení, ale i skutečný průměr závitu.

Kovové závity (mosaz/nerez) 🔩

Odolné a trvanlivé, vhodné pro vyšší tlaky. Standard u baterií, ventilů a kvalitních hadic.

Plastové závity 🧴

Lehčí a cenově dostupné. Často u spotřebičů či zahradních prvků. Pozor na utažení a těsnění.

Rychlospojky / push-fit ⚡

Bezšroubové spojky (např. John Guest) pro hadičky 1/4" (6,35 mm) a 3/8" (9,52 mm).

Kombinované tělo (kov + plast) 🧩

Kovový závit v plastovém těle. Běžné u pračkových/myčkových hadic a rozboček.

Proč se používají „palce“ místo milimetrů 📏

V domácích vodovodních instalacích se často používají trubkové závity typu BSP. Válcové závity se označují G (BSPP, podle ISO 228-1), kuželové závity používají označení R (BSPT). Zde se zaměřujeme především na běžné závity G, například G 1/2".

Palcové označení vychází z historického jmenovitého rozměru potrubí a neodpovídá skutečnému průměru závitu. Orientační převody:

  • G 3/8" – vnější průměr cca 16,66 mm
  • G 1/2" – vnější průměr cca 20,95 mm
  • G 3/4" – vnější průměr cca 26,44 mm
  • G 1" – vnější průměr cca 33,25 mm

Jak číst značení na výrobcích a v dokumentaci 🏷️

Označení závitu bývá často vyraženo přímo na armatuře, ventilku či matici hadice (např. G1/2" nebo G3/4"). Stejné údaje najdete také v návodu nebo technickém listu výrobku. Pokud si nejste jistí, zkontrolujte oba zdroje a rozměr si pro jistotu přeměřte.

Vnitřní vs. vnější závit (female vs. male) 🔁

Označení rozměru je stejné pro vnitřní i vnější závit, ale při výběru dílu je zásadní znát také jeho provedení. Vnitřní závit (female) má závit uvnitř a přijímá vnější (male) díl se závitem vně. Při volbě redukcí proto sledujte nejen rozměr, ale i to, zda potřebujete přechod vnitřní → vnější, nebo opačně.

Nejčastější rozměry v ČR 🇨🇿

Použití Označení závitu Vnější průměr (cca) Poznámka
Sprchová hadice / baterie G 1/2" 20,95 mm Běžný standard pro sprchové hadice a připojení 🚿
Pračka / myčka – přívod vody G 3/4" 26,44 mm Často s plochým těsněním 🧼
Kuchyňské baterie – hadicové připojení G 3/8" 16,66 mm Časté připojení flexi hadiček pod dřezem 🍽️
Filtry pod dřez / RO G 1/2" / G 3/8" 20,95 / 16,66 mm Podle systému, ventilu a adaptéru 🔧
Plastové hadičky k filtrům (push-fit) 1/4" / 3/8" (hadička) 6,35 / 9,52 mm (OD) Neplést s BSP závitem ⚠️
Zahradní kohouty / hadice G 1/2", G 3/4", G 1" 20,95 / 26,44 / 33,25 mm Často přes rychlospojky; zkontrolujte těsnění 🌿

Samotný rozměr závitu neurčuje kompatibilitu filtru. Vždy zkontrolujte také vnitřní/vnější provedení, typ těsnění, připojovací prostor a požadavky výrobce.

Méně často se lze setkat i s dalšími rozměry, například G 5/8" nebo G 7/8". Pokud rozměr neodpovídá tabulce, je vhodné ho pečlivě přeměřit a ověřit v dokumentaci výrobce.

Kde se s rozměry setkáte při výběru filtru?

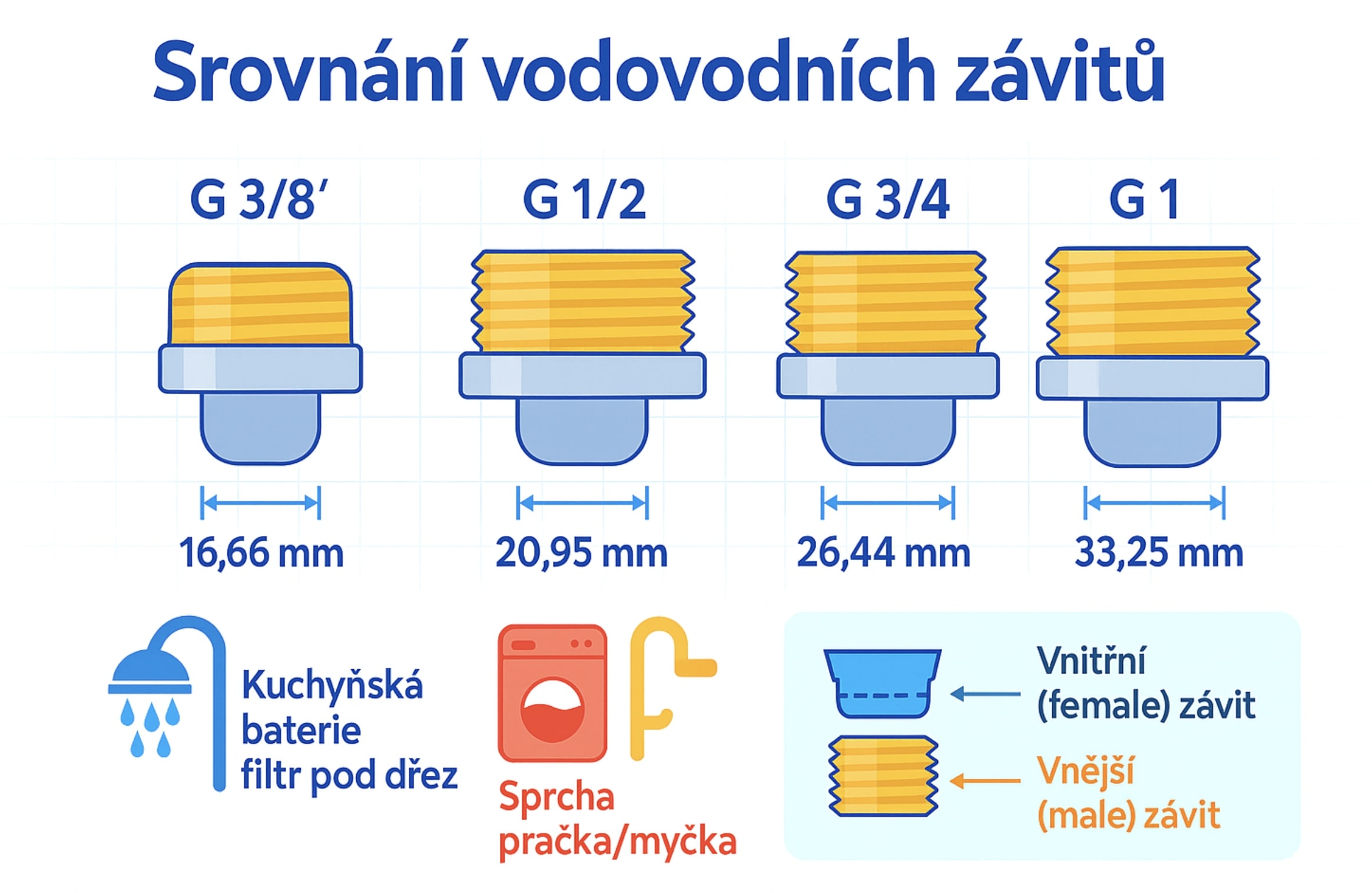

Infografika nejběžnějších rozměrů vodovodních závitů

Redukce a adaptéry 🔄

Pokud závit neodpovídá, lze použít vhodnou přechodku nebo rozbočku. K běžným typům patří:

  • G 3/4" → G 1/2" – redukce mezi různými rozměry armatur, pokud odpovídá zamýšlenému použití.
  • G 1/2" ↔ G 3/8" – například napojení filtrů pod dřez a kuchyňských baterií.
  • Vnější ↔ vnitřní – adaptéry podle provedení obou spojů.
  • T-kus / Y-rozbočka – rozdělení přívodu tam, kde to konkrétní instalace umožňuje.
  • BSP závit ↔ push-fit – například přechod G 1/2" na hadičku 1/4".

Připojujete konkrétně průtokový filtr? Filtrační pouzdra mívají například připojení G 3/4" nebo G 1". Kdy potřebujete redukci, vysvětlujeme v samostatném návodu Jak připojit průtokový filtr a správně vybrat rozměr.

Materiály a bezpečnost pro pitnou vodu 🛡️

Pro pitnou vodu volte součásti a materiály určené pro styk s pitnou vodou – například vhodné typy nerezu, mosazi a plastů, u nichž výrobce dokládá odpovídající použití. U neznámých materiálů nelze bez příslušných podkladů posoudit vhodnost pro pitnou vodu ani dlouhodobou těsnost.

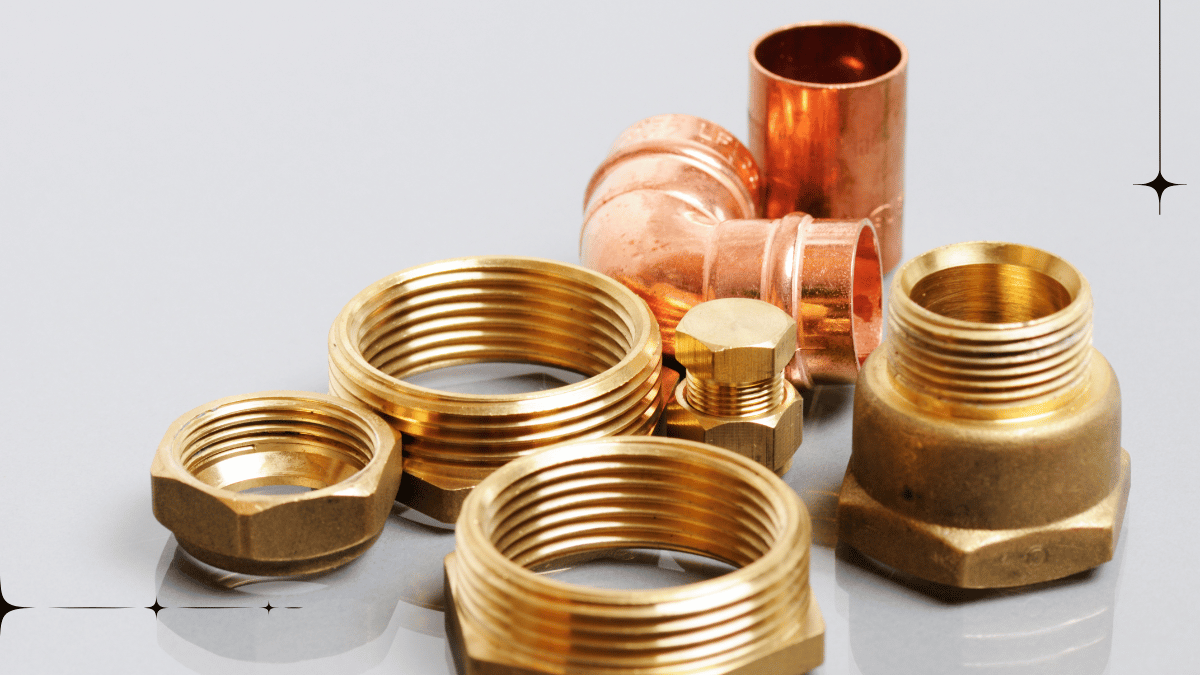

Připojení filtrů pod dřez – T-kusy, hadice a redukce

Nástroje a postup měření 📐

Nejlépe závit změříte posuvkou (šuplerou). Pro orientační určení postačí i pravítko a porovnání s tabulkou. U push-fit hadiček se měří vnější průměr hadičky (OD), nejčastěji 1/4" (6,35 mm) a 3/8" (9,52 mm).

  1. Změřte vnější průměr kovového závitu a porovnejte s orientační tabulkou.
  2. Ověřte typ závitu: například válcový G (BSPP), kuželový R (BSPT) nebo americký NPT. Nepředpokládejte jejich zaměnitelnost.
  3. Určete, zda jde o vnitřní nebo vnější závit.
  4. Zvolte správný způsob těsnění podle konstrukce spoje. Válcový závit G se zpravidla těsní plochým těsněním, O-kroužkem nebo těsnicím sedlem. Samotné obalení závitu páskou není univerzální řešení.

Vyhněte se záměně standardů BSP a NPT. I když mohou mít podobný průměr, profil závitu a jeho stoupání se mohou lišit. Nevhodná kombinace může poškodit závit nebo způsobit netěsnost. Vždy ověřte standard a způsob těsnění podle výrobce.

Praktický tip: Ověření před nákupem ✅

Nejprve zkontrolujte značení přímo na součástce nebo v dokumentaci. Pokud chybí, změřte vnější průměr závitu, ověřte závitový standard, určete vnitřní/vnější provedení a porovnejte s tabulkou. U atypických rozměrů si připravte fotografii a přesné měření. Usnadní vám to hledání vhodné redukce.

Hledáte filtr, který bude pasovat? Začněte typem připojení 💧

Pokud jste si pomocí tabulky ověřili rozměr závitu, dalším krokem je výběr filtru určeného pro konkrétní místo instalace. U každé varianty zkontrolujte také potřebné adaptéry a způsob těsnění. Shodné číslo závitu samo o sobě nestačí.
